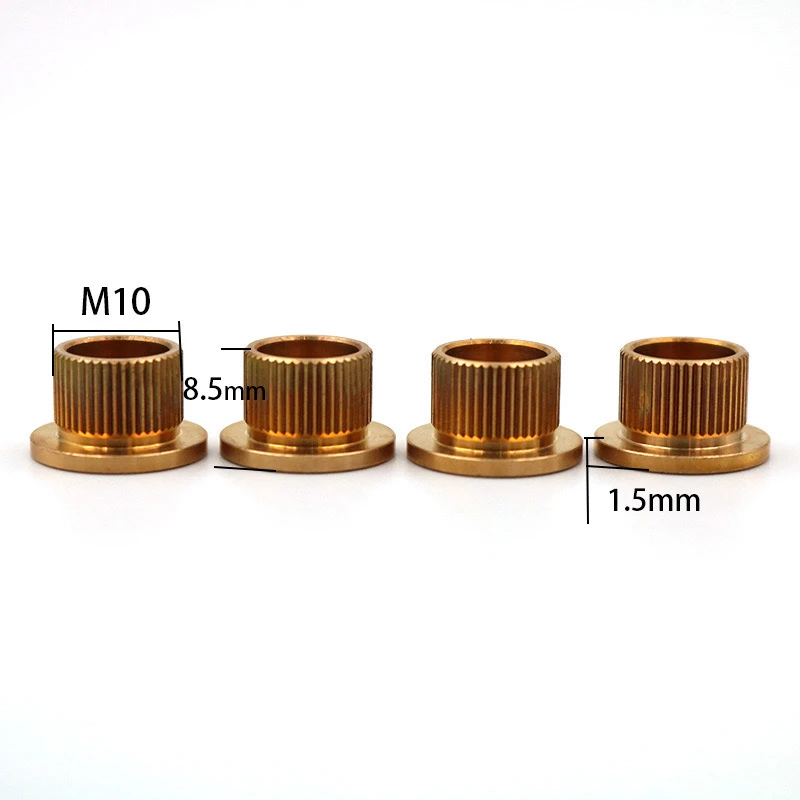

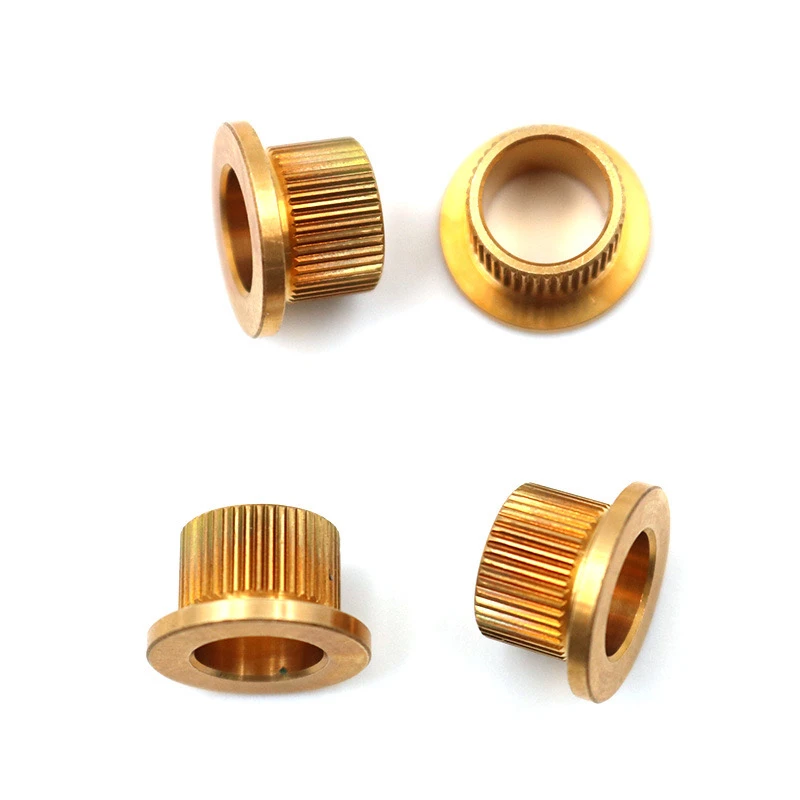

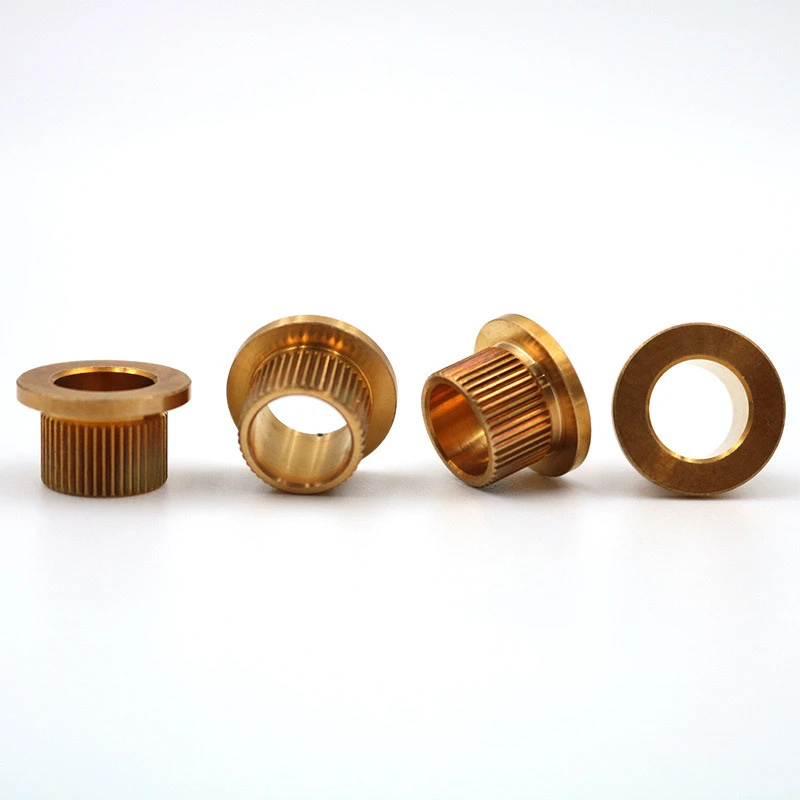

Tembaga KnurledRivet flange langkah direka khas rivet yang menggabungkan pelbagai ciri struktur dan fungsi. Mereka digunakan terutamanya dalam aplikasi yang memerlukan pengikat, sifat anti-slip, atau estetika. Berikut adalah penerangan terperinci tentang penyesuaian mereka, dengan jelas berstruktur dan memberi tumpuan kepada parameter utama dan langkah berjaga -jaga.
I. Spesifikasi teras
Bahan
Gred Brass: H62. Pensijilan bahan (ROHS/Reach Sijil diperlukan) diperlukan.
Rawatan Permukaan: Penyaduran semula jadi/nikel (ketebalan lebih besar daripada atau sama dengan 5μm)/passivation untuk perlindungan pengoksidaan.
Parameter struktur
Reka bentuk langkah
Diameter kepala: Lukisan atau spesifikasi yang disediakan oleh pelanggan.
Diameter aci: biasanya 0.5-1mm lebih kecil daripada kepala.
Ketinggian langkah: 1-3mm (laras berdasarkan pelepasan pemasangan).
Jenis Knurl: Knurling lurus/silang-bijian (padang yang disyorkan 0.6mm, ketinggian gigi 0.2mm untuk peningkatan sifat anti-slip).
Panjang kawasan knurled: 1/3-1/2 dari jumlah panjang shank (toleransi kedudukan akhir ± 0.2mm diperlukan).
Spesifikasi prestasi
Kekuatan tegangan: Lebih besar daripada atau sama dengan 300 MPa (nilai tipikal untuk tembaga H62). Kekuatan ricih: Lebih besar daripada atau sama dengan 2000 N (untuk disahkan berdasarkan senario aplikasi).
Ii. Teknik pemprosesan utama
Tajuk sejuk: Kepala dan langkah terbentuk secara terperinci untuk mengelakkan kimpalan. Knurling mesti disiapkan selepas menamatkan perubahan untuk mengelakkan burrs.
Kawalan toleransi
Toleransi diameter: ± 0.05 mm (keperluan pemasangan ketepatan).
Jumlah panjang (L): ± 0.1 mm (untuk saiz standard seperti 10 mm/15 mm).
Keperluan khas
Flange Chamfer: 0.3 x 45 darjah (untuk mengelakkan calar pemasangan). Thread dalaman/melalui lubang: Jika pra-penggerudian diperlukan, tentukan saiz thread (contohnya, m4) atau diameter lubang (Ø2 mm ± 0.05).
Iii. Piawaian pemeriksaan
Pemeriksaan dimensi
Gunakan pengimbas 3D projektor/CNC untuk memeriksa sepenuhnya kumpulan pertama (pemeriksaan rawak berikutnya sebanyak 5%).
Fokus untuk memeriksa integriti profil gigi knurled (tiada gigi yang hilang atau tepi runtuh).
Ujian fungsional
Ujian semburan garam: Tiada karat selepas 48 jam (penyaduran nikel).
Ujian tork: Simulasi pemasangan dan pengetatan (jika lebih besar daripada atau sama dengan 3 n · m diperlukan).
V. FAQ
Konflik Reka Bentuk: Jarak di antara kawasan knurled dan langkah mestilah lebih besar daripada atau sama dengan 1 mM untuk mengelakkan kepekatan tekanan.
Alternatif Bahan: Jika kekuatan yang lebih tinggi diperlukan, gangsa aluminium (C95400, 30% kos lebih tinggi) adalah disyorkan.
Keperluan pensijilan: Industri automotif/perubatan memerlukan pensijilan ISO 9001 atau IATF 16949.
Menyediakan lukisan 2D atau model 3D disyorkan untuk mengelakkan kesilapan komunikasi, dan mengutamakan dimensi kritikal ditunjukkan.
Produk ini juga mengimbangi kecekapan pemasangan dan keserasian alam sekitar, menjadikannya penyelesaian yang sangat berfungsi di kalangan pengikat tembaga.
