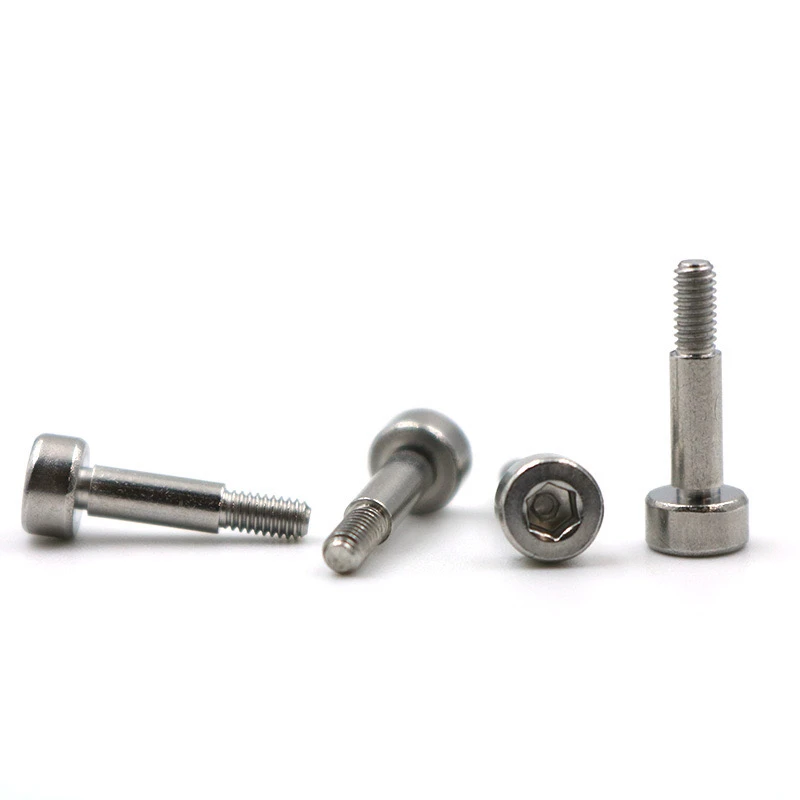

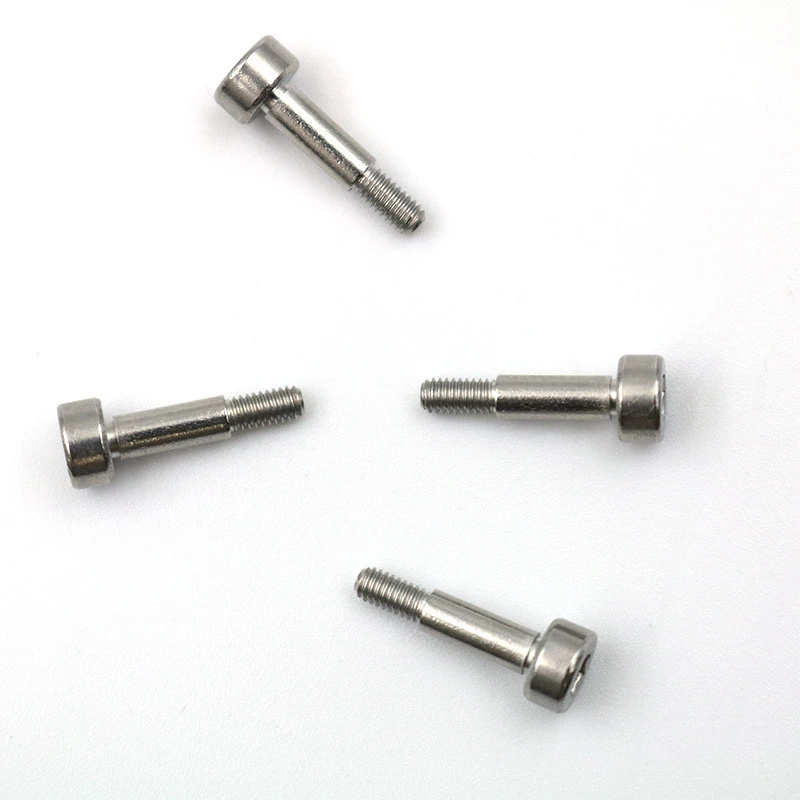

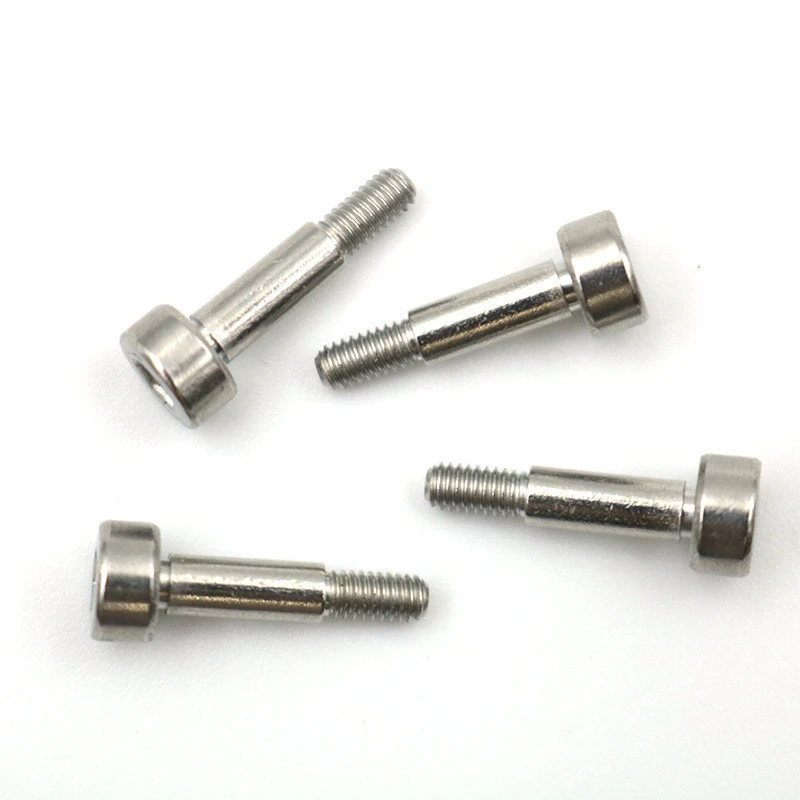

The 2-56 UNCskru topi kepala heksagon keluli tahan karatadalah pengikat ketepatan yang direka di sekitar bahu aci. Ia sesuai untuk aplikasi pemasangan yang memerlukan kedudukan, mengehadkan, atau sifat mekanikal khas. Berikut adalah penerangan terperinci mengenai keperluan tersuai.
1. Keperluan parameter asas
Spesifikasi Thread: 2-56 UNC.
Bahan: Tersedia dalam keluli tahan karat 304/316, dengan gred rintangan karat yang ditentukan. Bahan -bahan seperti aloi titanium dan keluli aloi juga disediakan.
Rawatan permukaan: Passivation, penyaduran nikel, electropolishing, salutan PTFE, dll.
Ii. Ciri -ciri struktur
Reka bentuk kepala
Spesifikasi soket hexagon: 0.05 "atau disesuaikan.
Diameter kepala: standard 4.0mm (laras).
Ketinggian kepala: 2.0mm (mesti sepadan dengan kedalaman soket heksagon).
Bahu/bahu getah
Diameter rod yang digilap: φ2.5mm ± 0.02mm (mestilah lebih besar daripada diameter benang utama).
Ketinggian langkah: 1.5mm (toleransi ± 0.05mm diperlukan).
Berhenti Fungsi: Memastikan peralihan yang lancar antara permukaan langkah dan benang, bertindak sebagai perhentian mekanikal.
Panjang thread: disesuaikan berdasarkan keperluan pemasangan (misalnya, 5mm, 8mm, dan lain -lain).
Jumlah panjang: untuk ditentukan (contohnya, 12mm, termasuk kepala, rod yang digilap, dan komponen berulir).
Iii. Keperluan proses utama
Piawaian Toleransi: Rod Digilap: Toleransi H7.
Thread: Mematuhi Ansi B1.1 Standard, Pemeriksaan Tolok GO/NO-Go.
Concentricity: Penyimpangan antara rod yang digilap dan paksi benang kurang daripada atau sama dengan 0.03mm.
Kemasan permukaan: Rod yang digilap: RA kurang daripada atau sama dengan 0.8μm (cermin beralih atau pengisaran). Threaded: RA kurang daripada atau sama dengan 1.6μm.
Rawatan haba: Tunjukkan kekerasan jika perlu (contohnya, 316 penyelesaian keluli tahan karat dirawat, HRC 22-28).
Iv. Ujian dan pensijilan
Item Pemeriksaan Penuh: Toleransi Dimensi, Thread Go/No-Go, kecacatan permukaan (retak/burrs).
Item Pemeriksaan Tempat: Ujian semburan garam (misalnya, semburan garam neutral 48 jam), analisis spektrum bahan.
Pensijilan: Menyediakan Laporan Ujian Kualiti Bahan (MTC) dan Laporan Ujian Properties Mekanikal (misalnya, kekuatan tegangan lebih besar daripada atau sama dengan 700MPa).
V. Pembungkusan dan Kaedah Pembungkusan Penghantaran: Dulang Lepuh (Anti-Scratch), Beg Vakum (Anti-Pengoksidaan), atau mengikut keperluan Pelanggan.
Pengenalpastian label: nombor batch, bahan, spesifikasi, kuantiti.
Kuantiti Pesanan Minimum: 500-1000 keping (boleh dirunding untuk percubaan kecil).
Waktu Lead: 15-20 hari (tertakluk kepada pengesahan kesukaran acuan/proses).
Vi. Nota
Keperluan Khas: Jika digunakan dalam persekitaran suhu tinggi/menghakis, pemberitahuan awal diperlukan untuk menyesuaikan bahan atau proses.
Pengesahan lukisan: Lukisan CAD atau skema dengan dimensi utama disyorkan.
Peringkat Prototaip: 3-5 sampel disediakan untuk mengesahkan dimensi dan fungsi.
Maklumat di atas boleh ditapis lebih lanjut berdasarkan senario aplikasi sebenar (misalnya, peralatan perubatan, instrumen ketepatan). Adalah disyorkan untuk berkomunikasi dengan butiran pembekal seperti keperluan beban dan kaedah pemasangan (contohnya, kesesuaian gangguan memerlukan penyesuaian toleransi rod yang digilap).
