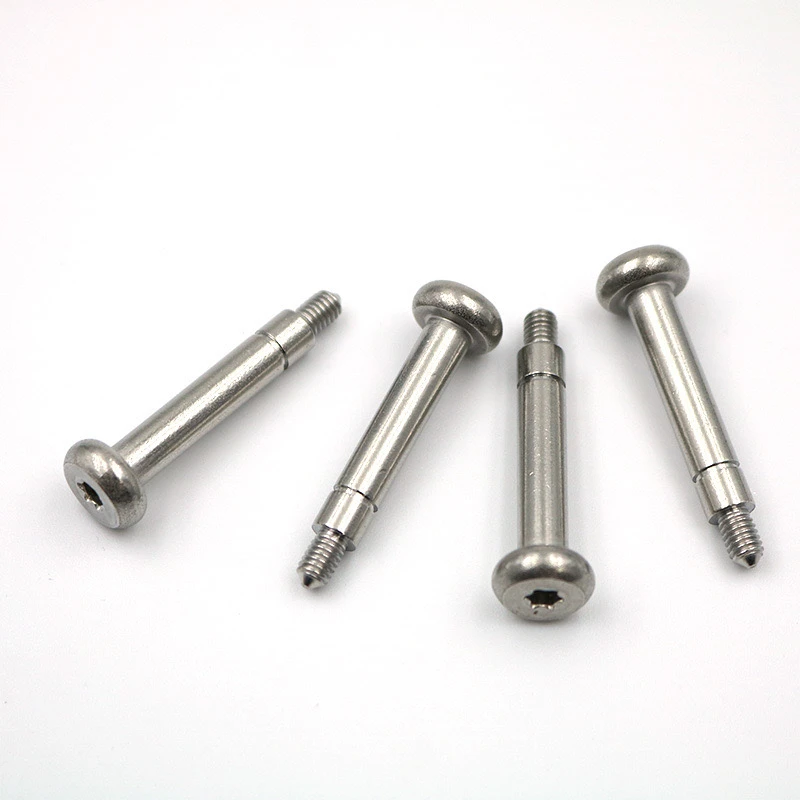

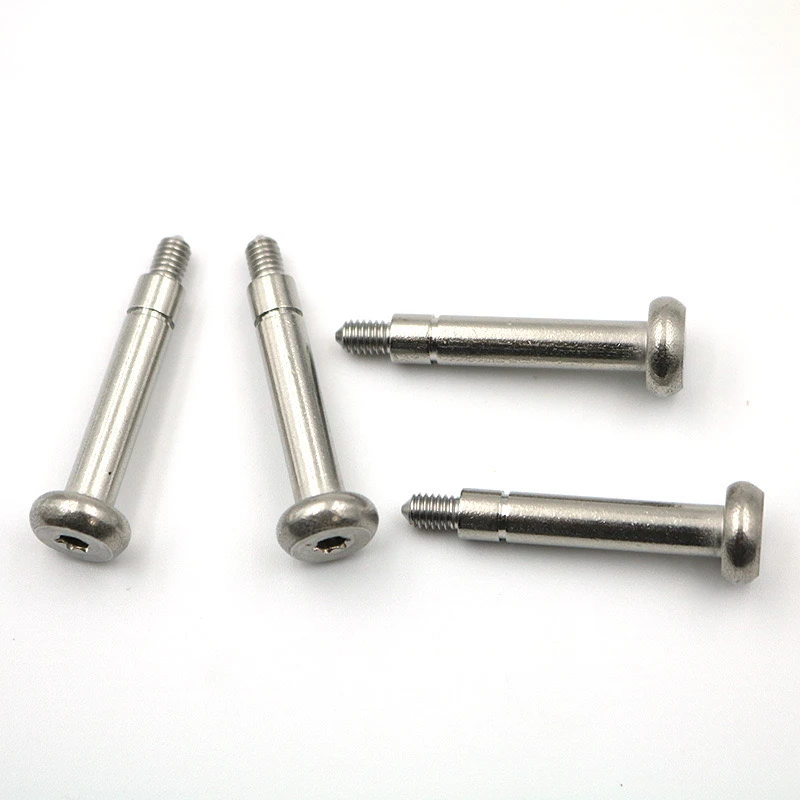

304 keluli tahan karatKepala Pan, Plum Blossom Point, skru US 6-32/M3/M4 (termasuk reka bentuk langkah T10/T15) adalah pengikat serba boleh. Berikut adalah penyelesaian teknikal terperinci untuk penyesuaian mereka.
1. Pengesahan parameter asas
Standard bahan: 304 keluli tahan karat (Gred A2), mematuhi piawaian ASTM F593/AISI; Ujian semburan garam lebih besar daripada atau sama dengan 96h.
Spesifikasi Campuran Tersedia: US 6-32 Thread, Metric M3 dan M4 (petikan berasingan diperlukan). Panjang thread lalai ke diameter 2x dan boleh laras.
Ii. Keperluan Ketua Khas
Kepala Pan, Struktur Komposit Plum Blossom

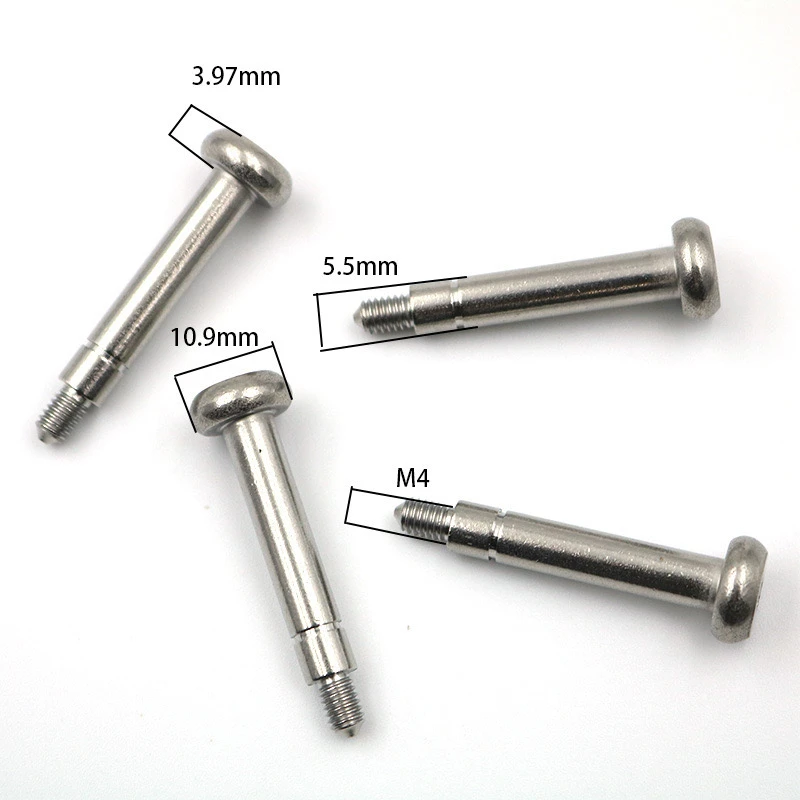

Diameter kepala pan: φ6.5mm ± 0.1 untuk 6-32, φ5.5mm untuk m3, φ7mm untuk m4
Jenis alur pena Blossom: T10 (2.74mm merentasi flat) / T15 (3.27mm merentasi flat), dengan kedalaman alur lebih besar daripada atau sama dengan 1.2 kali diameter skru yang tersedia.
Iii. Ciri -ciri ekor utama
Reka bentuk ekor yang tajam: Sudut plumbum 30 darjah ± 2 darjah, dengan penahan akhir 0.2mm di hujung untuk mengelakkan kerosakan.
Langkah Grooving: Bawah lebar 0.8-1mm, langkah peralihan langkah R kurang daripada atau sama dengan 0.2mm. Bahagian batang yang tidak dibaca dibenarkan.
Iv. Pilihan rawatan permukaan
Penamat standard
Penggilap elektrolitik
Passivation (selaras dengan ASTM A967)
Peningkatan pilihan: penyaduran nikel (5-8μm), salutan Teflon (12-15μm).
V. Kawalan Kualiti
Item Ujian:
Thread Go/No-Go Test Test (GO/NO-Go)
Ujian tork kepala (6-32mm mesti mencapai 4.5 n · m)
Pensampelan ujian semburan garam
Sijil diperlukan
Laporan Bahan (termasuk kandungan Ni/Cr)
Penyata pematuhan ROHS/REACH
Vi. Pembungkusan dan penghantaran
Pembungkusan Standard:
Pembungkusan dalaman: Kertas Rust-Proof Pape + PE Bag
Pembungkusan Luar: Karton (1000 keping/kadbod, berat kasar kurang daripada atau sama dengan 15 kg)
Perkhidmatan Penyesuaian:
Penandaan laser (lokasi/kandungan boleh disesuaikan)
Nisbah bercampur boleh dirunding (misalnya, nisbah alur T10/T15)
VII. Nota
Masa Penghantaran: Pembangunan Acuan: 7 Hari Bekerja (Spesifikasi Baru)
Laporan Bahan (termasuk kandungan Ni/Cr)
Penyata pematuhan ROHS/REACH
Vi. Pembungkusan dan penghantaran
Pembungkusan Standard:
Pembungkusan dalaman: Kertas Rust-Proof Pape + PE Bag
Pembungkusan Luar: Karton (1000 keping/kadbod, berat kasar kurang daripada atau sama dengan 15 kg)
Perkhidmatan Penyesuaian:
Penandaan laser (lokasi/kandungan boleh disesuaikan)
Nisbah bercampur boleh dirunding (misalnya, nisbah alur T10/T15)
VII. Nota
Masa Penghantaran: Pembangunan Acuan: 7 Hari Bekerja (Spesifikasi Baru)
Waktu Memimpin Pengeluaran: 15-20 hari
Kuantiti Pesanan Minimum:
Spesifikasi Standard: 5000 keping/reka bentuk
Spesifikasi Khas: 10,000 keping atau lebih
Kami mengesyorkan menyediakan lukisan untuk mengesahkan dimensi utama berikut:
① ② Toleransi peralihan antara diameter langkah dan diameter benang utama
② Ketebalan dinding minimum antara soket heksalobular dan pinggir luar kepala
③ Diperlukan panjang lurus ekor tajam
Melalui reka bentuk di atas, skru ini melampaui skru mesin kepala rata biasa dalam kecekapan, kebolehpercayaan, dan kebolehsuaian, menjadikannya penyelesaian pilihan untuk pemasangan ketepatan.
