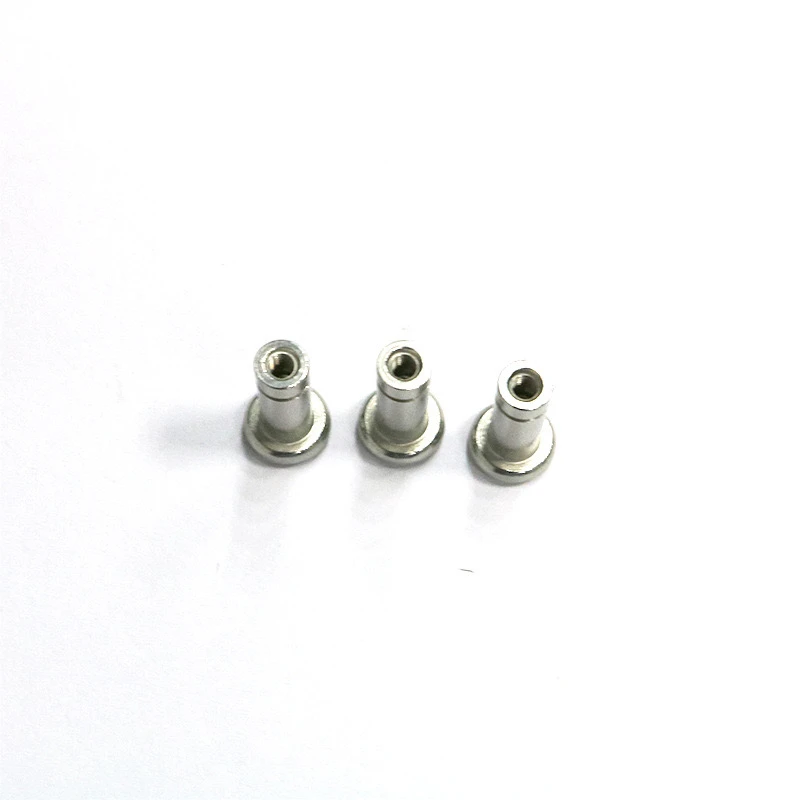

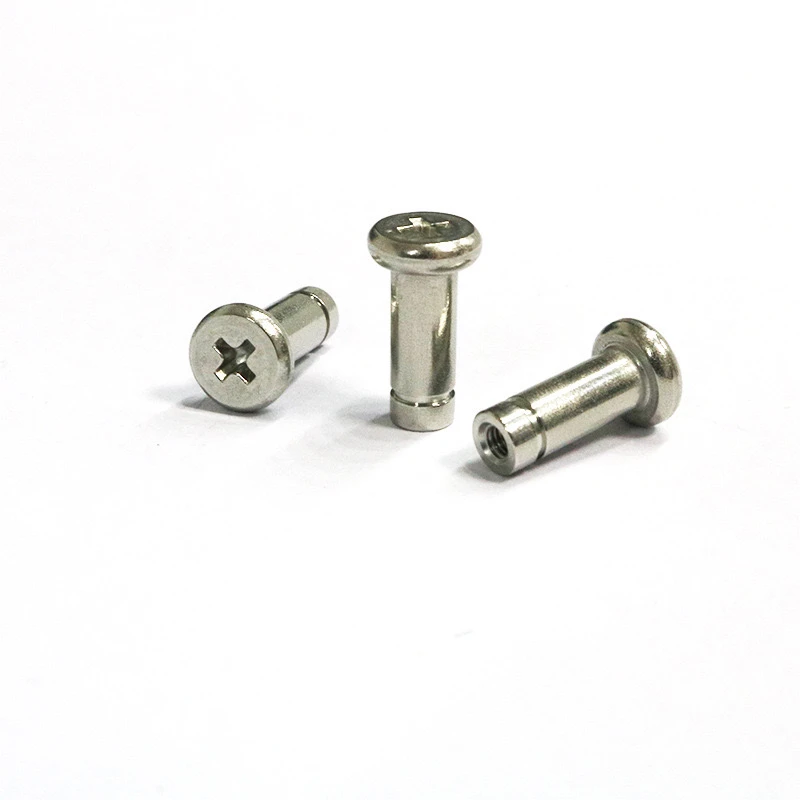

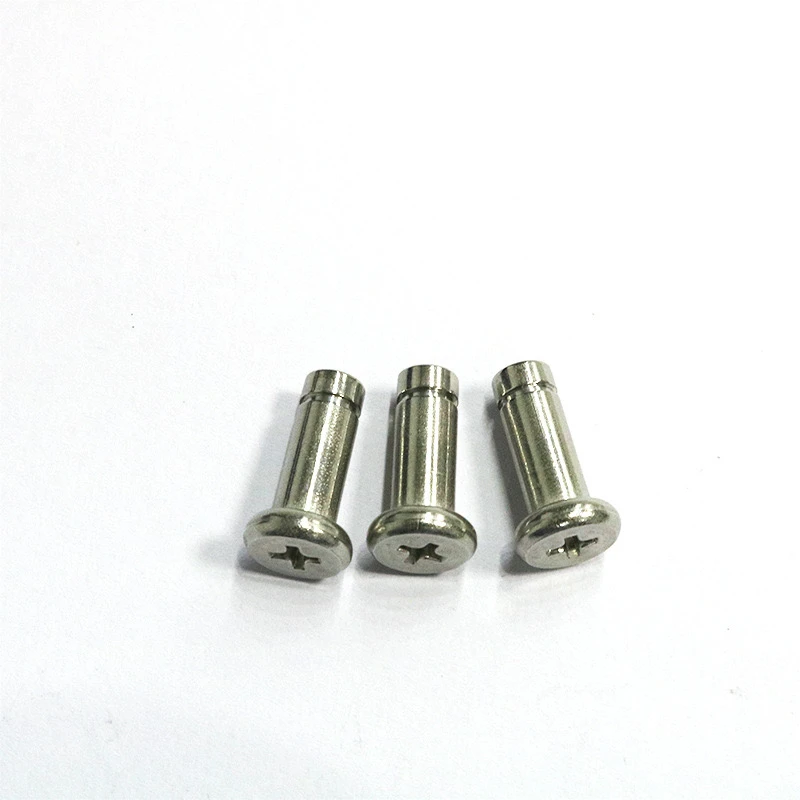

Keluli tahan karat 304Cross flat slotted pin/pin (termasuk circlip circle/silinder circlip) adalah pengikat serba boleh. Berikut adalah ringkasan keperluan penyesuaian utama, dengan jelas berstruktur untuk rujukan mudah.
I. Parameter Teras
Keluli tahan karat 304 atau 316, pensijilan bahan diperlukan.
Spesifikasi dan toleransi
Julat diameter: M3, M4, M5, M6, M8, M10 (saiz lain memerlukan pembuatan acuan).
Julat Panjang: Konvensional 10-100mm (saiz yang lebih panjang memerlukan penilaian kekuatan struktur).
Toleransi: Diameter ± 0.02mm, panjang ± 0.1mm.
Jenis kepala dan alur
Slot Cross: Mematuhi piawaian ISO 7045, disesuaikan dengan spesifikasi Phillips atau JIS.
Reka bentuk kepala rata: Ketinggian kepala disyorkan kurang daripada atau sama dengan diameter 1.5 kali, chamfer 0.2-0.5mm.
Alur circlip dan fungsi mencari
Groove width=ketebalan circlip + 0.1 mm, kedalaman alur 0.3-0.5mm.
Pengunci kancing mesti ditandakan dengan panjang benang.
Ii. Pilihan rawatan permukaan
Proses
Ciri -ciri
Aplikasi
Passivation semulajadi: rawatan karat asas
Perindustrian Am
Penggilap Elektrolitik: Kemasan Cermin, Rintangan Kakisan yang Baik
Makanan/Perubatan
Penyaduran Nikel: Rintangan Haus yang Baik, Kekonduksian Miskin
Peralatan elektronik
Iii. Proses penyesuaian
Pengesahan keperluan
Hantar lukisan atau sampel.
Tentukan kuantiti: Wire EDM disyorkan untuk kelompok kecil, dan tajuk sejuk digunakan untuk kelompok besar.
Pemeriksaan dan ujian: Sampel dihasilkan dalam masa 3-5 hari bekerja, dan laporan ujian semburan garam disediakan.
Kitaran Pengeluaran: 10,000 keping
Masa Penghantaran: 7-10 hari (termasuk logistik).
Iv. Kawalan kualiti
Item Ujian: Kekerasan HRC 25-30, ujian semburan garam, dan daya slip circlip fit (jig khas diperlukan).
Sokongan Persijilan: ROHS/REACH (akan ditentukan terlebih dahulu).
5. Nota
Reka bentuk bukan standard: alur berbentuk khas atau benang permulaan dua memerlukan yuran acuan tambahan.
Pembungkusan: Pembungkusan lalai adalah karat-bukti, minyak, dan gelembung-basah, penuh vakum.
Melalui reka bentuk di atas, pengikat ini menawarkan keseimbangan ketepatan, kekuatan, dan kesesuaian, menjadikannya pilihan yang ideal untuk penghantaran mekanikal dan sambungan struktur.
