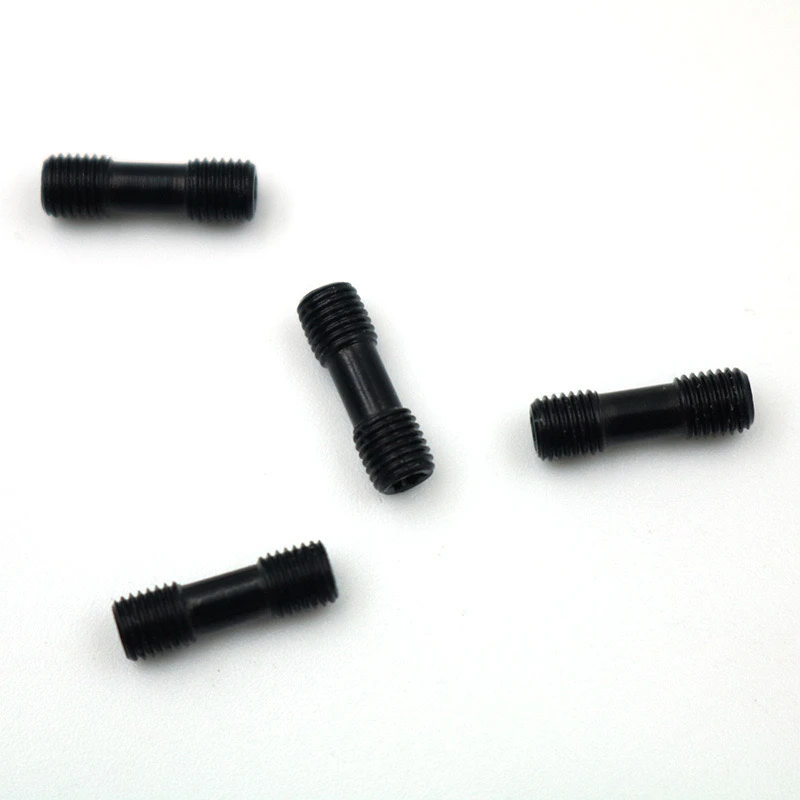

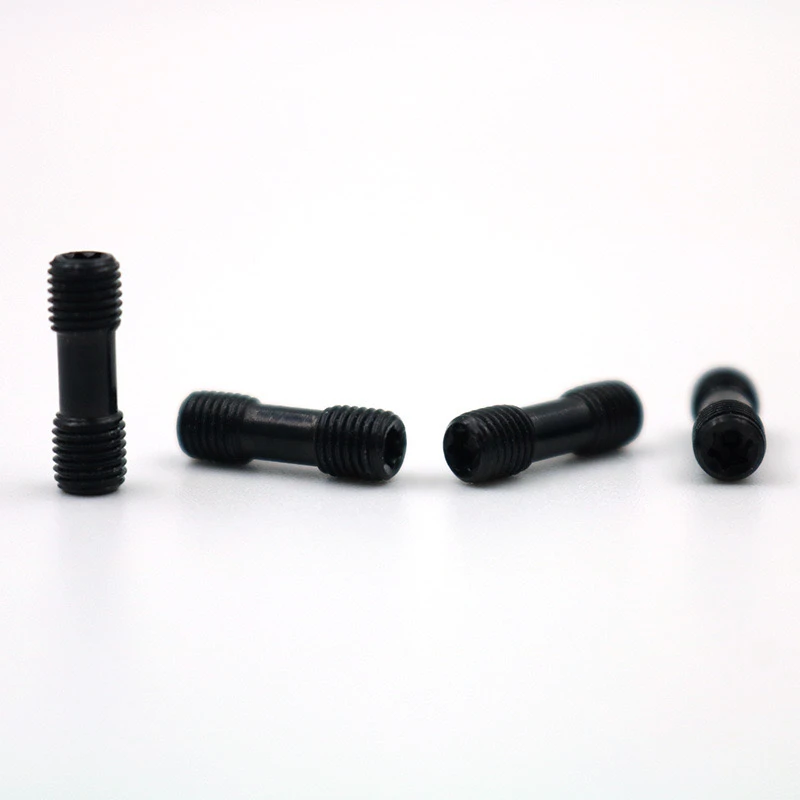

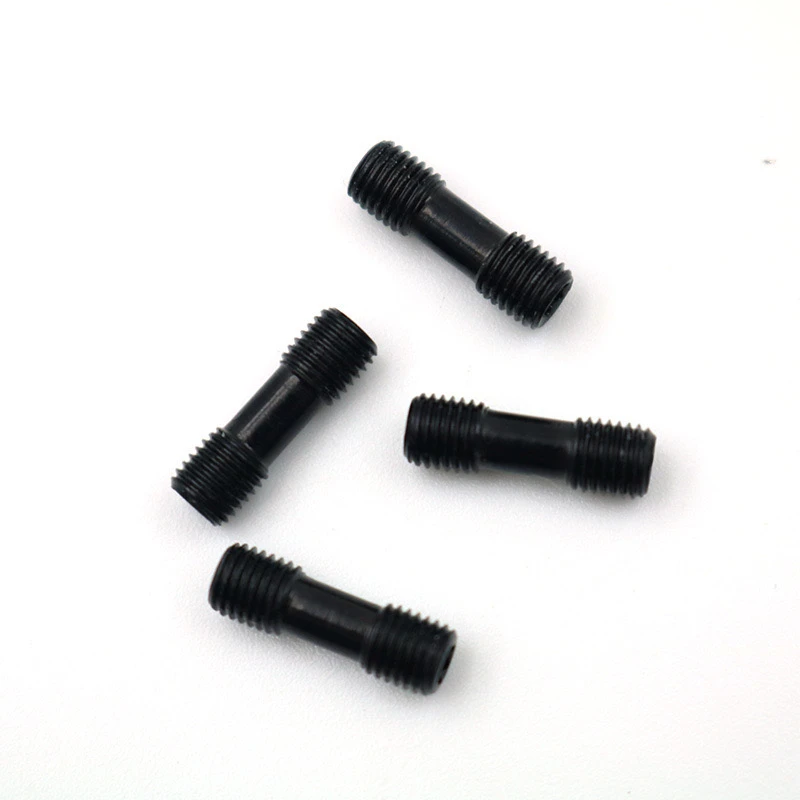

Shims dan stud bukan standardskruDigunakan dalam 12.9 gred CNC Alat Alat Aksesori Bar adalah komponen fungsi utama dalam pemesinan ketepatan. Berikut ini menerangkan keperluan penyesuaian mereka.
1. Parameter asas
Bahan: keluli aloi 12.9 gred
Rawatan Permukaan: Blackened/nickel-plated/dacromet (dipilih berdasarkan keperluan perlindungan kakisan; Blackened adalah lalai).
Kekerasan: HRC 39-44 (memastikan keseimbangan kekuatan dan ketangguhan yang tinggi)
Spesifikasi Thread: Thread stud bukan standard.
Ketepatan Thread: Gred 6g
Jumlah panjang: disesuaikan berdasarkan ketebalan shim
2. Reka bentuk struktur
Jenis Kepala: Kepala rata heksagon luaran atau silinder di kedua -dua hujungnya.
Seksyen Peralihan: Diameter rod yang digilap pertengahan mestilah lebih kecil daripada diameter kecil benang untuk mengelakkan gangguan.
Bawah Alur: Alur bawah tanah dimesin pada akhir benang.
3. Keperluan Khas
Rawatan Anti-Loosening: Alur pra-salutan atau alur penguncian benang pilihan boleh didapati.
Penandaan: Penandaan laser gred bahan (12.9) dan spesifikasi (misalnya, M5-M6)
Pembungkusan: Minyak Rust-Proof Oil + Vacuum Bagging, 50 keping/kotak (atau mengikut permintaan pelanggan)
4. Piawaian pemeriksaan
Pemeriksaan Dimensi: Pengesahan Thread Dengan GAGES GO/NO-Go, dimensi utama yang diukur dengan pengukuran koordinat tiga dimensi
Ujian Prestasi: Ujian tegangan dan tork dilakukan pada sampel rawak.
Ujian semburan garam: Salutan mesti lulus ujian semburan garam neutral 48 jam (pilihan).
5. Perkhidmatan penghantaran dan selepas jualan
Contoh Lead Waktu: 3-5 Hari Perniagaan (3 sampel percuma disediakan)
Penghantaran Pukal: 15-20 hari (kuantiti pesanan> 1000 keping)
Waranti: Penggantian percuma dalam masa 12 bulan disebabkan oleh kecacatan bahan
Lukisan antara muka pemegang alat atau sampel fizikal diperlukan untuk memastikan keserasian antara skru bukan standard dan shim/pemegang alat.
Melalui reka bentuk di atas, kedua-dua bersama memastikan kebolehpercayaan alat CNC dalam pemprosesan beban tinggi, yang sangat sesuai untuk bidang pembuatan ketepatan seperti aeroangkasa, acuan, dll.
