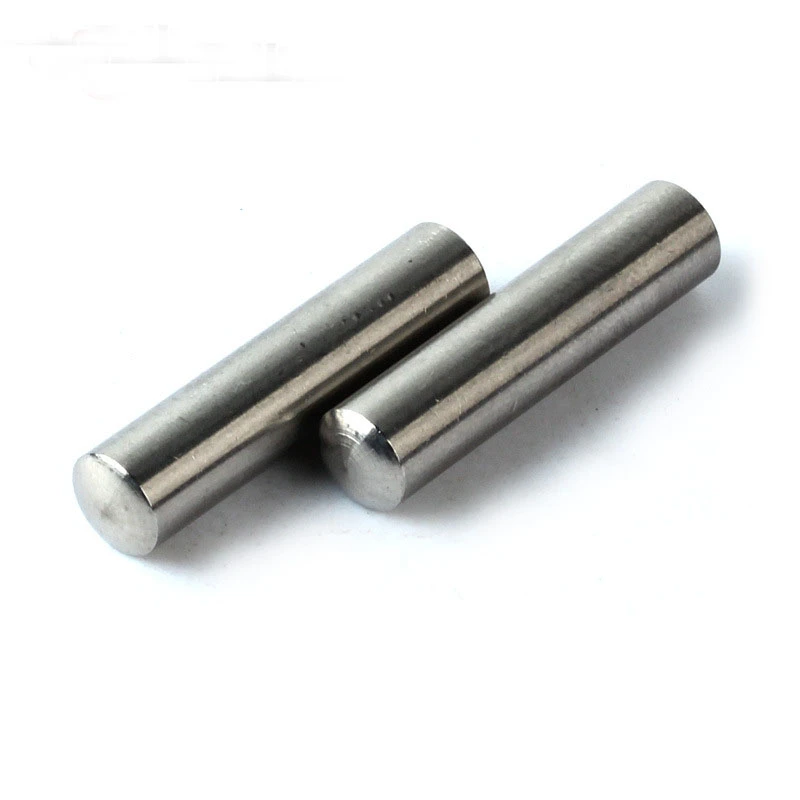

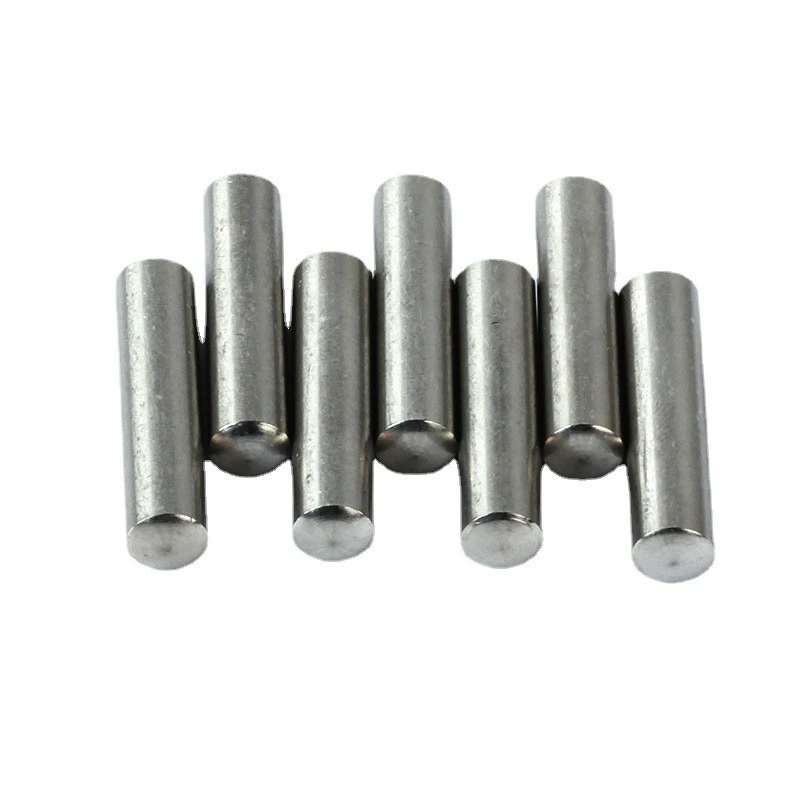

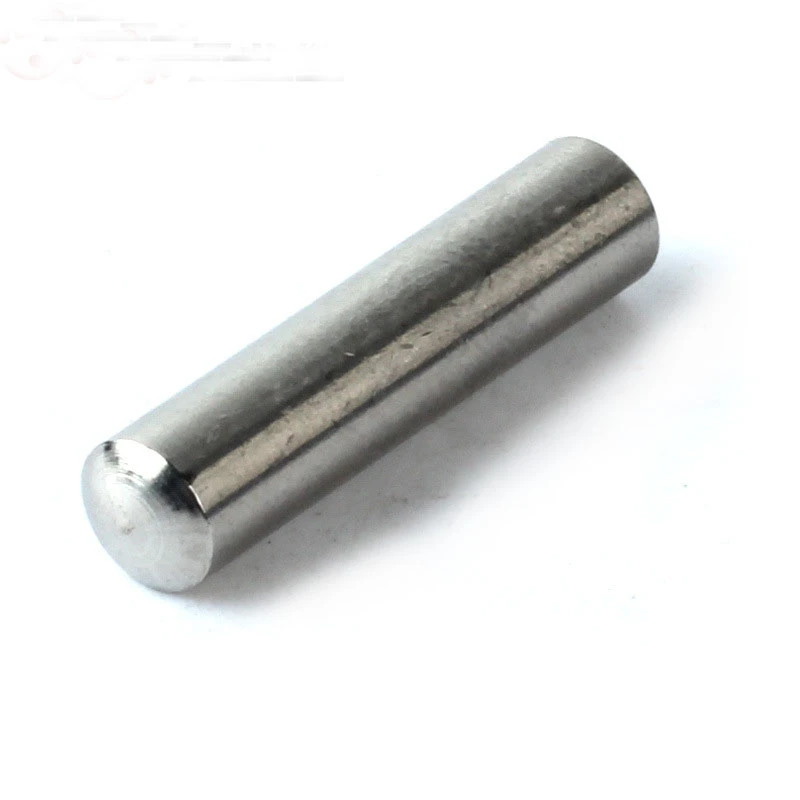

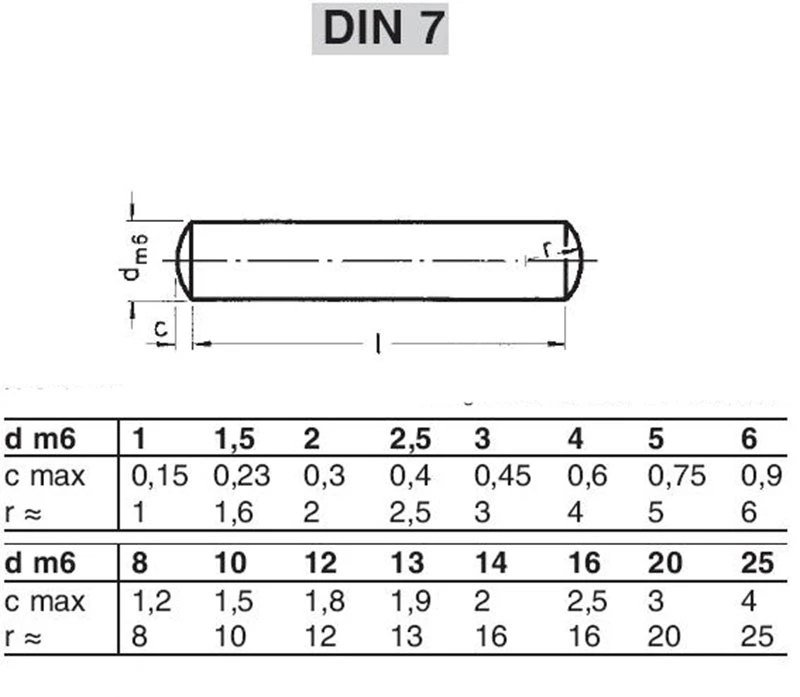

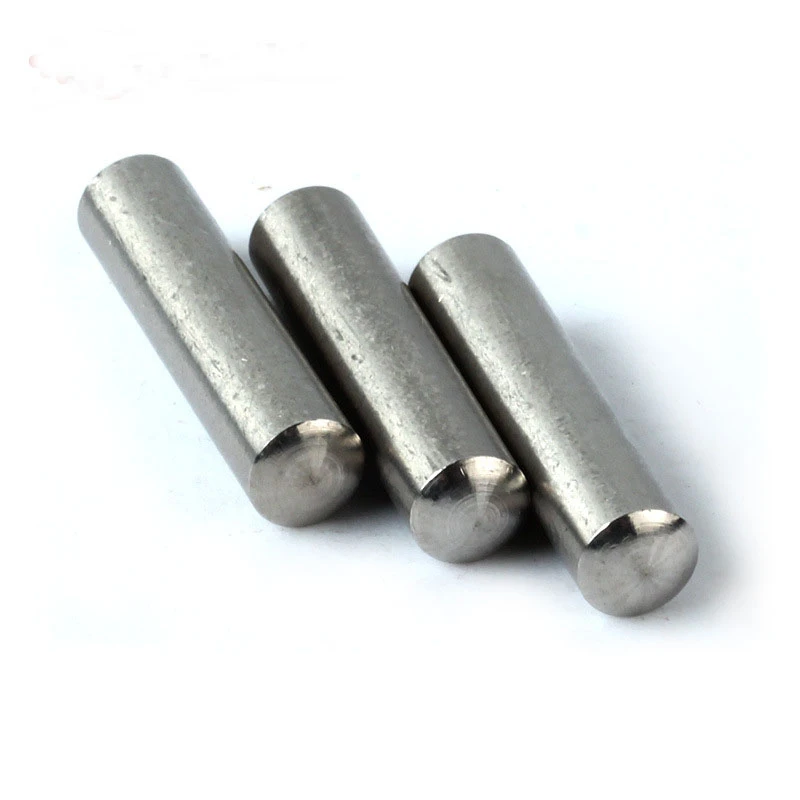

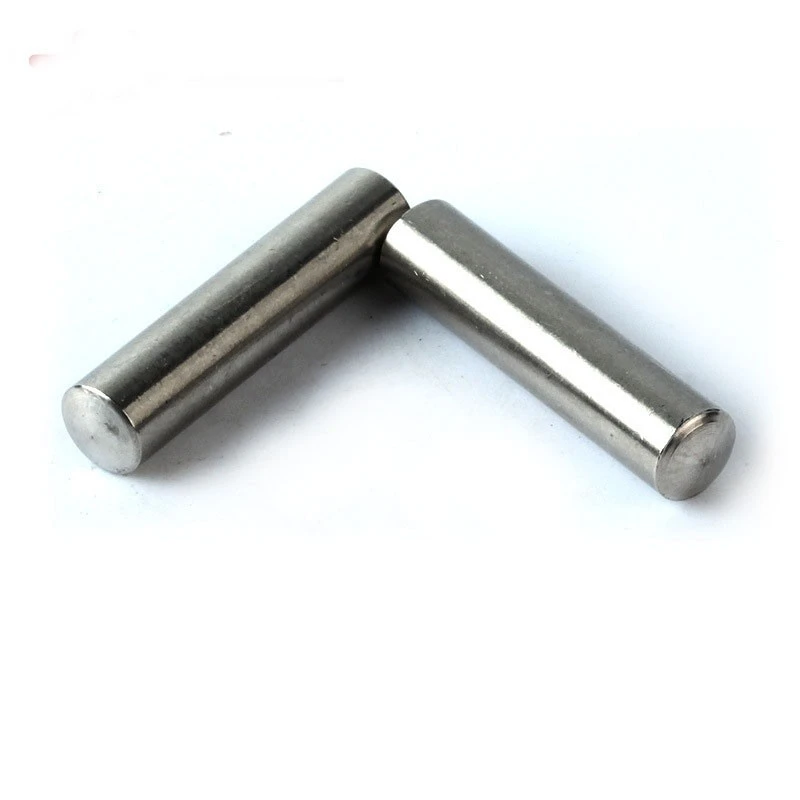

Pin dowel keluli tahan karat DIN7



Pin dowel (pin penjajaran / pin penetapan)

Pin Dowel, juga dikenali sebagai pin penjajaran atau pin penetapan, adalah komponen yang menggunakan lubang bahan kerja sebagai rujukan kedudukan untuk menyekat tahap kebebasan objek. Mereka mengawal pergerakan linear di sepanjang paksi x, y, dan z, serta pergerakan putaran di sekeliling paksi ini, dengan itu mengehadkan semua enam darjah kebebasan. Dalam acuan, pin dowel digunakan terutamanya di antara skru yang diikat untuk memastikan ketepatan kedudukan. Mereka kebanyakannya digunakan untuk penjajaran pemasangan tetapi juga boleh berfungsi sebagai sambungan, sambungan ricih yang berlebihan dalam peranti keselamatan, atau mekanisme anti-loosening. Jenis asas termasuk pin silinder dan pin tirus.

Pin silinder vs pin tirus

Perbezaan proses pembuatan

Pin silinder boleh diprogramkan, manakala pin tirus biasanya disesuaikan.

Aplikasi

Pin silinder sesuai untuk kedudukan ketepatan tinggi (lubang pra-mesin) dan boleh menahan daya ricih.

Pin tirus sering digunakan dalam aplikasi yang memerlukan pembongkaran yang kerap.

Perbezaan fungsional

Pin silinder dipasang di dalam lubang reamed dengan sedikit gangguan, mampu membawa beban sederhana. Untuk mengekalkan ketepatan kedudukan dan kestabilan bersama, pembongkaran kerap tidak disyorkan. Mereka digunakan terutamanya untuk penjajaran tetapi juga boleh berfungsi sebagai penyambung pin atau pin keselamatan.

Taper pin mempunyai 1:50 tirus, menyediakan sifat mengunci diri, ketepatan kedudukan yang tinggi, dan pemasangan yang mudah. Perhimpunan/pembongkaran berulang mempunyai kesan yang minimum terhadap ketepatan. Mereka digunakan terutamanya untuk penjajaran tetapi juga boleh berfungsi sebagai pin yang menghubungkan, yang memerlukan lubang -lubang yang dipulihkan.
