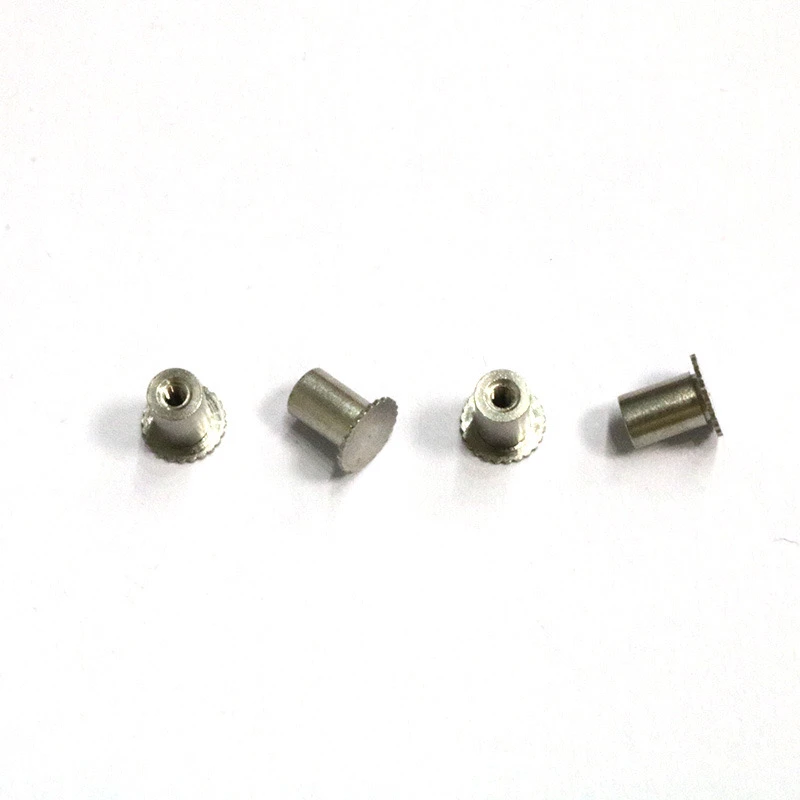

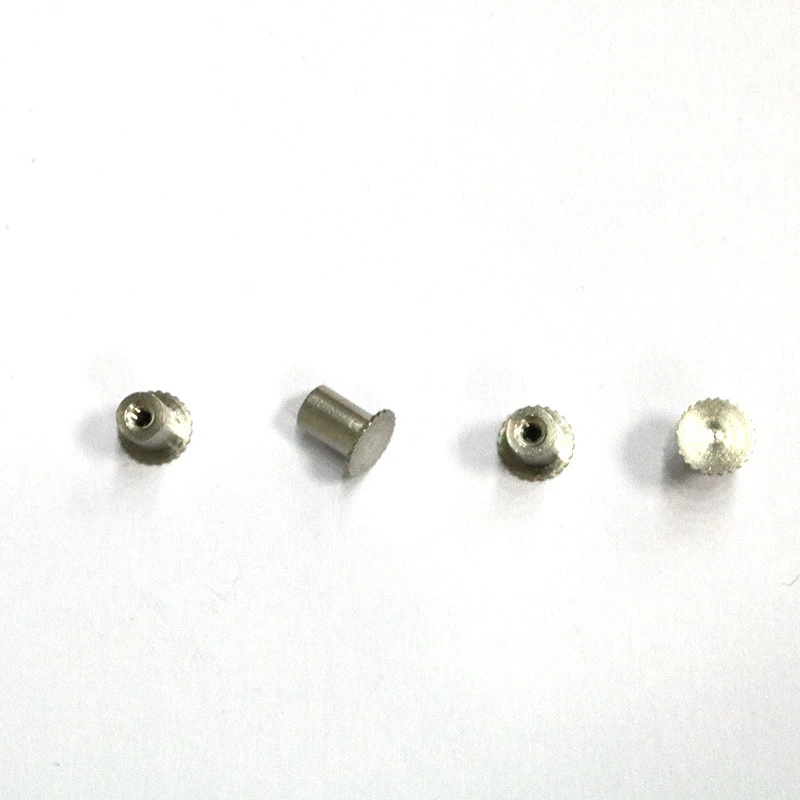

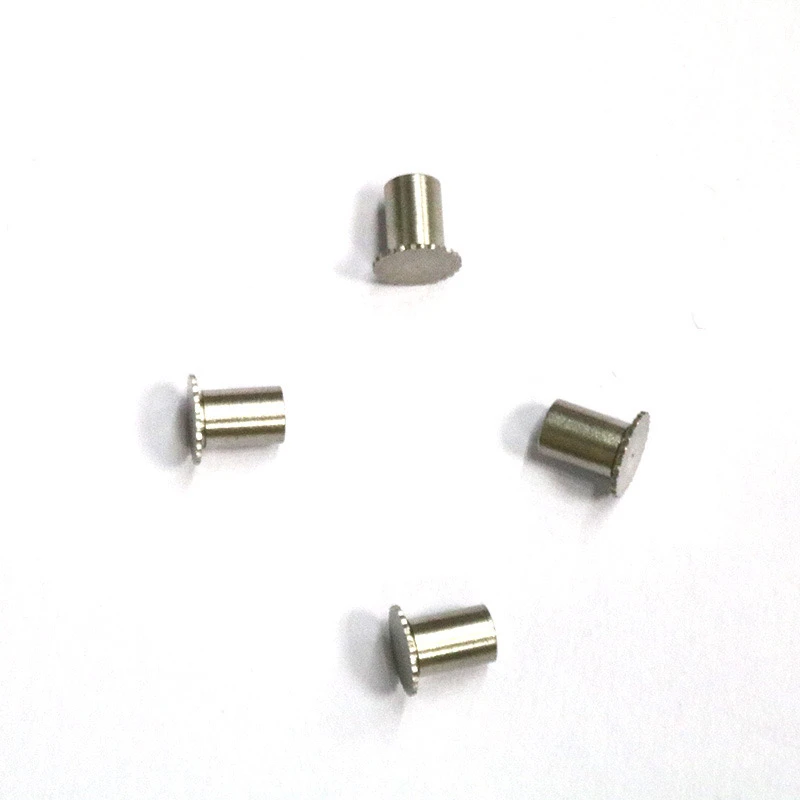

Reka bentuk fungsian teras 303 lajur nut gigi buta keluli tahan karat di dalamnya digabungkan dengan sifat-sifat bahan dan ciri-ciri strukturnya, terutamanya yang melayani adegan perhimpunan ketepatan tinggi, longgar anti-getaran, dan kekangan ruang yang kompleks .
Kedudukan fungsi teras
Struktur lubang buta Pemasangan Tersembunyi: Reka bentuk tertutup atas mengelakkan lubang skru yang kelihatan dari luar, meningkatkan integriti penampilan produk, dan sangat sesuai untuk elektronik pengguna, peranti perubatan dan bidang lain dengan keperluan penampilan yang tinggi .
Pencerobohan badan anti-asing: Blok akhir tertutup habuk dan cecair dari memasuki lubang berulir, melindungi struktur sambungan dalaman, dan sering digunakan dalam peralatan luaran .
Reka bentuk gigi bunga
Anti-rotation locking: The flower teeth (straight grain/net grain) on the outer wall are plastically deformed when pressed into the mounting plate, and 360° anti-rotation is achieved through mechanical bite (torque resistance>5 N·m).
Anti-axial disengagement: The flower teeth are embedded in the base material to form an interference fit, and the axial tension must be>500 N yang akan ditarik keluar, yang sangat mengehadkan pengunduran, yang jauh lebih tinggi daripada lajur kacang rod biasa .
Ciri -ciri keluli tahan karat 303
Pemotongan mudah: Kandungan sulfur (0 . 15% min) meningkatkan kecekapan perubahan, dan lebih sesuai untuk pemprosesan benang dalaman lubang buta daripada 304 dan 316 keluli tahan karat.
Rintangan kakisan sederhana: Rawatan Passivation boleh mencapai 120 H+ perlindungan semburan garam, yang dapat memenuhi keperluan persekitaran perindustrian umum .
Senario aplikasi teras
Nilai fungsi senario
Dalam penetapan papan PCB, reka bentuk gigi bunga dapat menghalang anjakan getaran papan litar, dan lubang buta menghalang solder daripada menembusi lubang berulir (biasa di stesen asas telekomunikasi dan pengawal perindustrian) .
Struktur plat nipis dipertingkatkan, dan ia ditekan pada 0 . 8 ~ 2mm lembaran logam, yang boleh memberikan benang kekuatan tinggi lebih besar daripada atau sama dengan M3 untuk mengelakkan ubah bentuk semasa kimpalan casis (digunakan pada casis dan panel instrumen).
Reka bentuk cepat pelepasan modular Lajur kacang tertanam menyedari pembongkaran dan pemasangan komponen yang tidak merosakkan (digunakan dalam perumahan peralatan perubatan dan petak bateri drone) .
Perhimpunan di ruang kecil, struktur lubang buta menjimatkan ruang atas dan sesuai untuk pengetatan bolt dalam rongga (digunakan dalam peralatan optik, sensor mikro) .
Reka bentuk tabu
Unsuitable scenarios: continuous contact with seawater/acidic chemical media. If contact is unavoidable, be sure to upgrade to 316L stainless steel. When used in a vibration environment with an axial impact load of >800n, disyorkan untuk menggunakan gabungan bolt melalui lubang + pencuci anti-loosening . adalah yang terbaik untuk tidak memasang plat ultra tipis dengan ketebalan<0.6mm, because the press-fitting of the flower teeth can easily cause the substrate to deform.
Mata Perhimpunan:
Daya menegak mesti digunakan semasa pemasangan akhbar, dan pemasangan akhbar yang condong akan menyebabkan kegagalan unilateral gigi bunga .
Aperture substrat dikawal mengikut toleransi H7, dan gangguan yang paling sesuai untuk dikawal pada 0 . 05 ~ 0.08mm.
Cadangan reka bentuk kecekapan
Keperluan Konduktif: Penyaduran Perak Permukaan (rawatan tempatan pembukaan lubang buta) untuk litar asas (impedans<0.1Ω).
Anti-loosening Extreme: Tambahkan alur cincin mikro yang digulung pada akar gigi bunga untuk meningkatkan rintangan tarik keluar sebanyak 30%.
Ringan: Bahagian bawah lubang buta ditipis hingga 0.3mm, sesuai untuk spesifikasi kecil di bawah m 2.
Inti dari komponen ini adalah tetulang benang yang tahan getaran dalam senario yang dikendalikan oleh ruang . melalui reka bentuk tiga-dalam-satu butir-butir-butang, ia dapat menggantikan kimpalan tradisi kecekapan .
