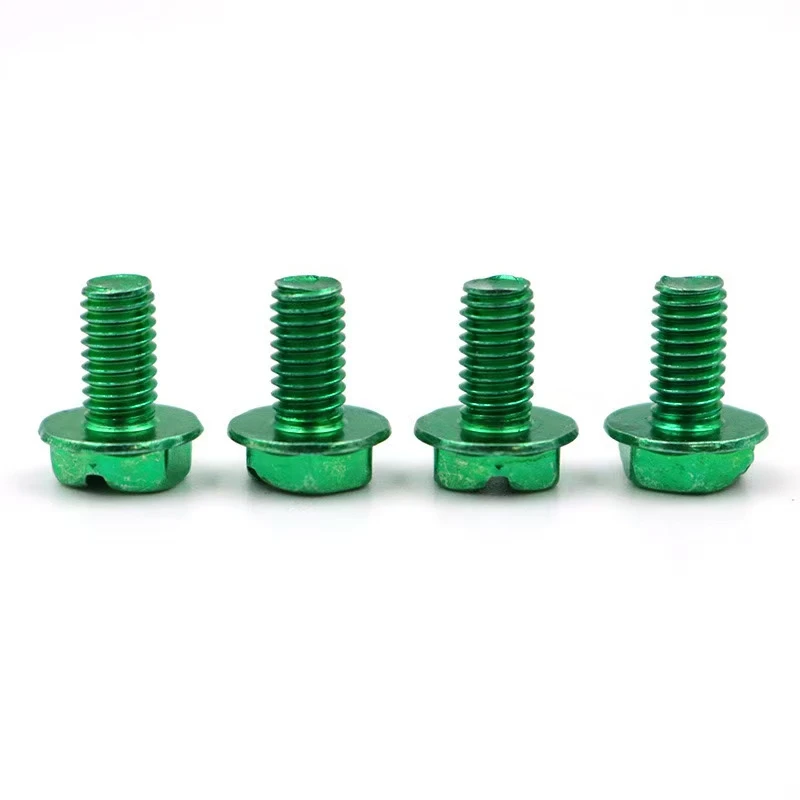

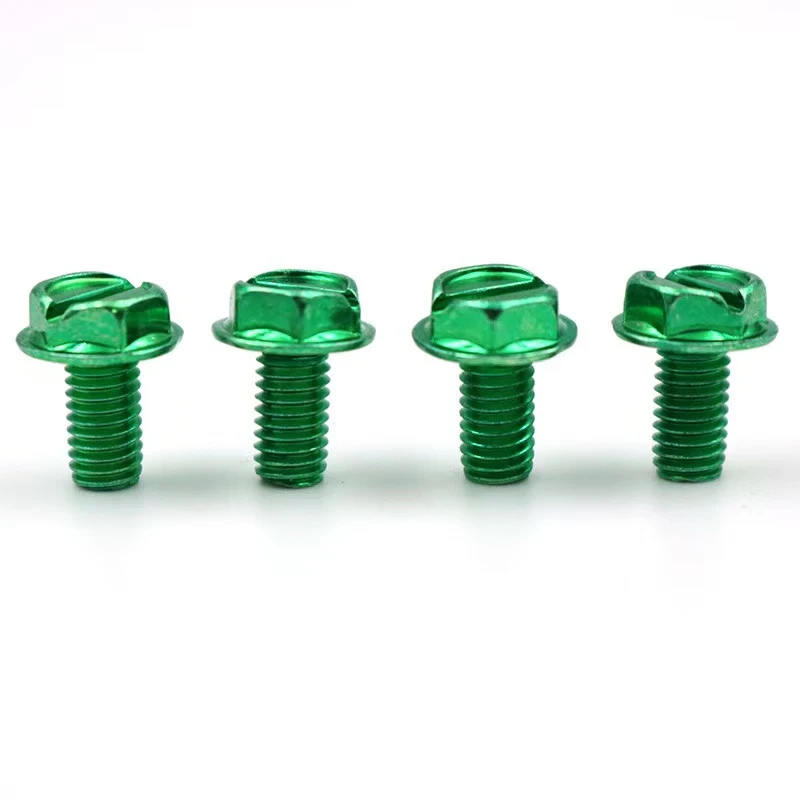

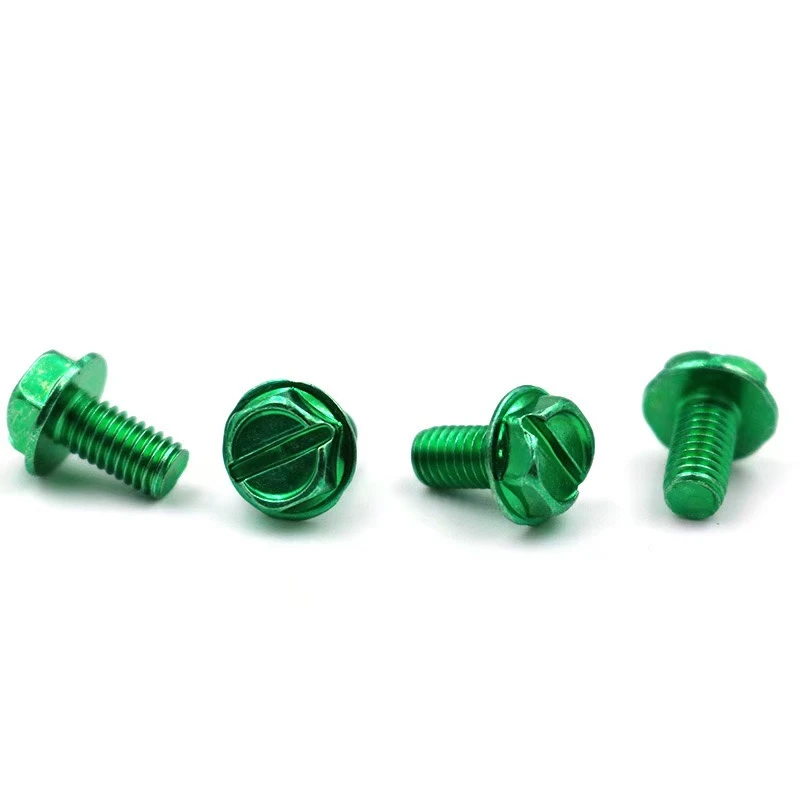

8-32 10-24 Hexagon luaran Slotted Green Zinc Grounding Screw. Asasskruadalah skru asas spesifikasi spesifik yang digunakan terutamanya untuk membina peralatan elektrik atau struktur logam. Berikut adalah pengenalan kepada penggunaannya, yang dianjurkan oleh senario aplikasi, mengimbangi butiran dan mata utama.
I. Spesifikasi skru
8-32: Nombor ANSI, saiz 8 skru, 32 benang per inci.
10-24: Saiz 10 skru, 24 benang per inci.
Lapisan zink hijau: karat - dan kakisan - tahan, sesuai untuk persekitaran lembap atau luaran.
Ciri -ciri struktur
Kepala Hexagon Luar: Boleh diperketatkan dengan sepana atau soket, memberikan tork yang tinggi.
Slot slotted: serasi dengan pemutar skru, sesuai untuk ruang - aplikasi yang dikekang.
Ii. Aplikasi
Grounding Elektrik: Menghubungkan Perumahan Perumahan ke Bus Bas/Konduktor.
Struktur logam Grounding: Sistem asas perlindungan kilat untuk jambatan, menara, dan struktur lain.
Peralatan Elektronik: Melampirkan terminal asas PCB memerlukan penggunaan pencuci penguncian.
Iii. Langkah pemasangan dan mata utama
1. Penyediaan
Pemilihan alat: sepana heksagon (pengetatan cepat) atau rata - pemutar skru pisau (pelarasan halus).
Perengkuh tork (tork standard diperlukan dalam situasi kritikal, misalnya, kira-kira 5.6 n · m untuk 8-32 skru).
Penyediaan permukaan: Keluarkan minyak dan oksida dari permukaan sentuhan untuk memastikan kekonduksian.
2. Prosedur pemasangan
Penggerudian dan mengetuk: 8 - 32: Pra-gerudi lubang kira-kira 3.5mm diameter (#29 bit gerudi); 10-24: kira-kira 4.1mm diameter (#25 bit gerudi). Gunakan paip yang sesuai untuk mengetuk, mengekalkan kedudukan menegak.
Penetapan skru: Masukkan terminal asas ke dalam lubang, secara manual mengetatkan beberapa benang untuk mengelakkan silang - threading. Akhirnya, ketatkan dengan alat untuk memastikan tiada jurang antara terminal dan permukaan sentuhan.
Mengekalkan: Tambahkan mesin basuh spring atau kunci thread (untuk getaran - persekitaran rawan).
3. Langkah berjaga -jaga
Risiko yang melampau: Salutan zink hijau boleh mengupas kerana overtorque, menjejaskan rintangan kakisan.
Pengesahan Konduktiviti: Uji rintangan tanah selepas pemasangan (disyorkan kurang daripada atau sama dengan 1Ω).
Pemeriksaan berkala: Dalam persekitaran lembap, periksa karat setiap tahun.
Iv. Masalah biasa - menyelesaikan masalah
Rawatan benang yang dilucutkan: Gantikan skru dengan saiz yang lebih besar (contohnya, jika skru 8-32 telah dilucutkan benang, gunakan skru 10-24) atau gunakan lengan pembaikan benang.
Rust Removal: Sembur dengan ejen melonggarkan dan rendam selama 10 minit sebelum meneruskan.
V. Cadangan pemilihan
8-32: Peralatan ringan, plat nipis (ketebalan 1-2mm).
10 - 24: Kabinet berat, persekitaran getaran tinggi (seperti Generator Grounding).
Langkah -langkah di atas memastikan pemasangan skru asas yang selamat, memastikan kedua -dua keselamatan elektrik dan kekuatan mekanikal. Arahan terperinci perlu diselaraskan mengikut keadaan operasi tertentu.
Melalui reka bentuk di atas, skru jenis ini menyerang keseimbangan antara keselamatan elektrik dan kebolehpercayaan mekanikal, menjadikannya kos - komponen yang berkesan dan standard dalam sistem asas.
