CUP - HEXAGON HEADskru soketDengan setengah - reka bentuk thread adalah pengikat mekanikal biasa. Berikut ini menerangkan cara menggunakan cawan - skru soket hexagon kepala. Bahagian ini akan meliputi ciri -ciri mereka, senario yang berkenaan, arahan penggunaan, pertimbangan utama, dan soalan yang sering ditanya.

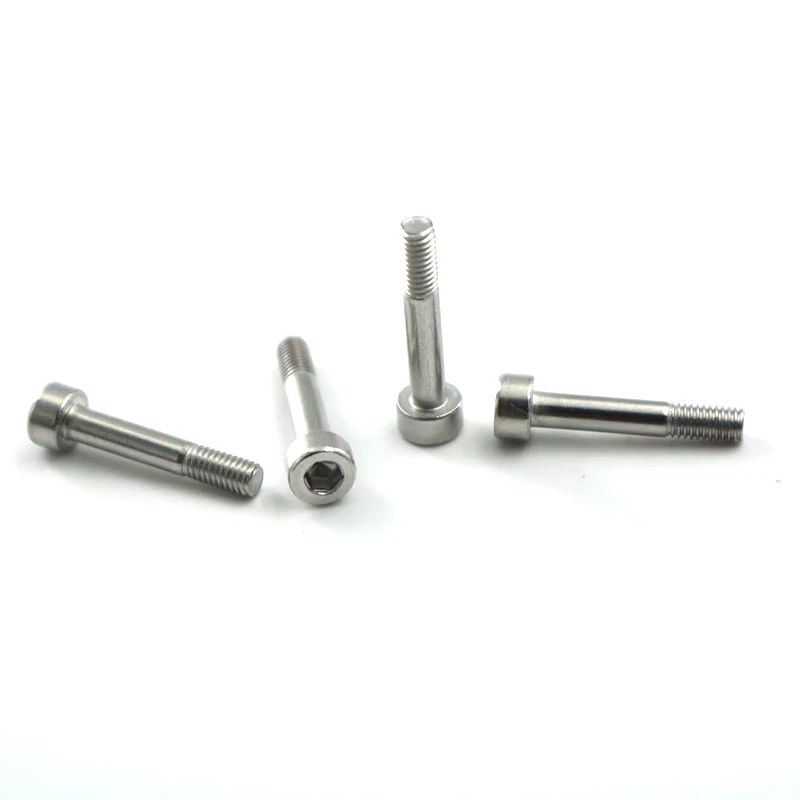

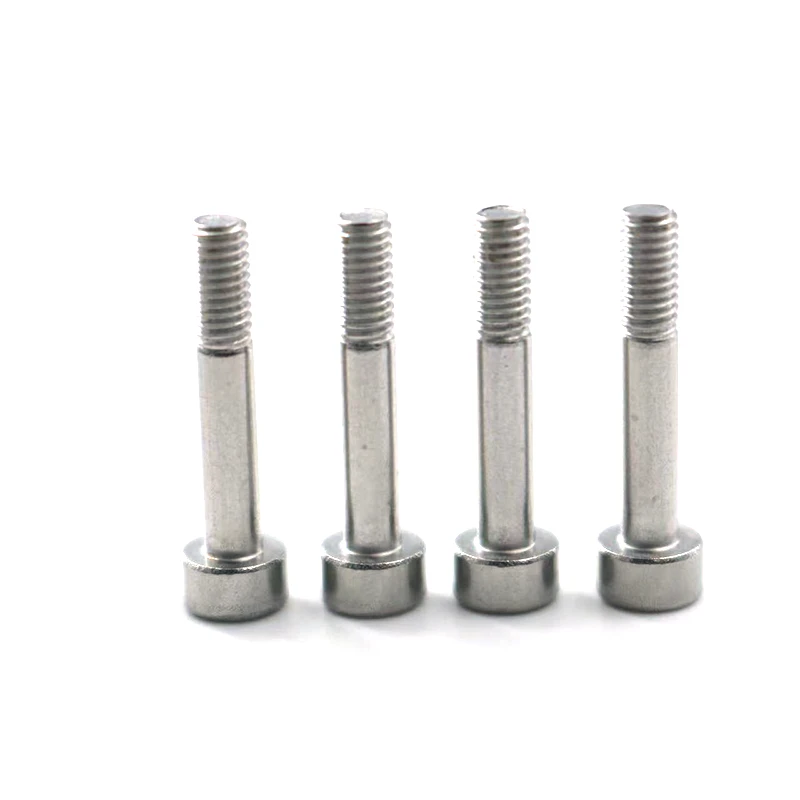

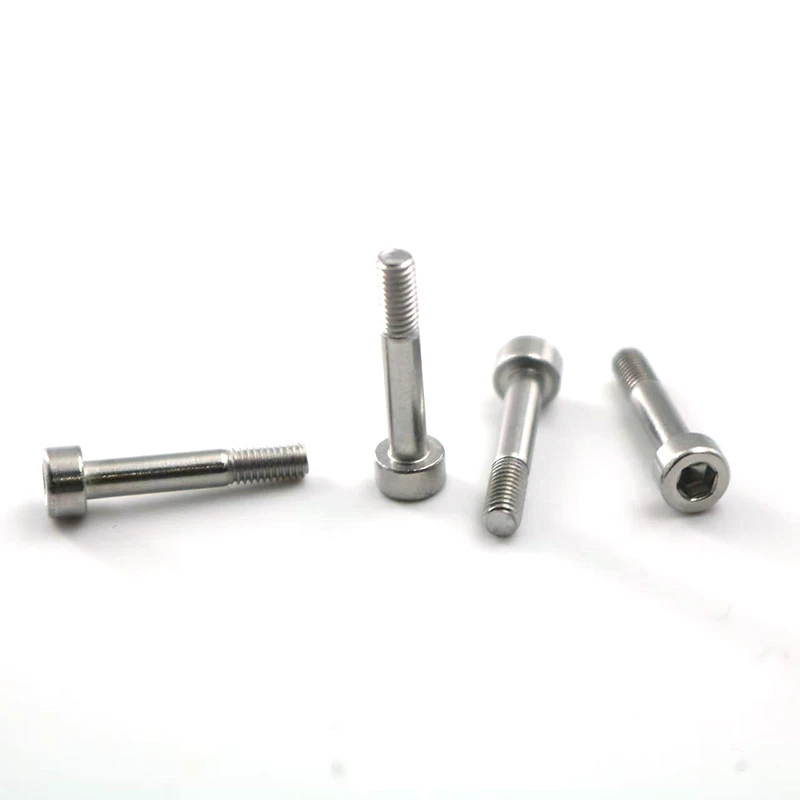

1. Cup - skru soket hexagon kepala dengan setengah - reka bentuk benang
CUP - kepala: kepala silinder dengan bahagian atas silinder atas dan menegak. Reka bentuk ini menyediakan permukaan sentuhan sepana besar dan tekanan - kawasan galas.
Hexagon: Kepala mempunyai lubang heksagon dan memerlukan sepana Allen untuk mengetatkan dan melonggarkan.
Separuh - Thread: The shank skru terdiri daripada dua bahagian:
Plain: Bahagian yang tidak dibaca, dengan panjang yang ditentukan.
Thread: Bahagian berulir.
Spesifikasi Metrik (M3, M4, M5): merujuk kepada diameter benang nominal. M3 adalah 3mm, M4 adalah 4mm, dan M5 adalah 5mm. Ini adalah saiz skru metrik yang paling biasa digunakan.
Direka untuk: Shank Plain menyediakan pelepasan peralihan atau rapat yang sesuai dengan lubang - komponen yang disambungkan. Ia menyediakan kedudukan, pusat, dan rintangan ricih sambil menghalang benang daripada mengambil bahagian dalam ricih, sehingga melindungi mereka dari kerosakan. Bahagian berulir sepenuhnya melibatkan lubang berulir bahagian lain, memberikan daya pengapit paksi yang kuat.
Ii. Aplikasi dan kelebihan
Aplikasi: Sambungan yang memerlukan kedudukan dan pusat yang tepat: Rod licin sesuai dengan lubang - untuk mencegah pergerakan radial antara kedua -dua bahagian. Aplikasi biasa termasuk struktur mekanikal, jig, acuan, peralatan automasi, dan pencetak 3D.
Sambungan yang memerlukan rintangan ricih: Rod licin mempunyai diameter yang lebih besar (sama dengan diameter utama benang) dan dapat menahan daya berserenjang dengan paksi skru lebih baik daripada benang.
Sambungan yang memerlukan pembongkaran yang kerap: Pemacu kepala heksagon menawarkan tork yang tinggi dan kurang terdedah kepada pelucutan, menjadikannya lebih dipercayai daripada Phillips atau skru slotted.
Aplikasi yang memerlukan kekangan ruang: Berbanding dengan skru kepala heksagon, kepala cawan tidak mempunyai ruang sepana yang terdedah dan hanya memerlukan satu lubang untuk operasi, menjadikannya lebih padat.
Kelebihan: Beban tinggi - Kapasiti galas: Kepala mempunyai kawasan hubungan yang besar, preload tinggi, dan sambungan yang selamat.
Ketepatan Tinggi: Pemacu kepala heksagon kurang terdedah kepada tergelincir dan boleh menggunakan tork yang tepat.
Rapi dan estetika yang menyenangkan: Selepas pemasangan, kepala terdedah, memberikan penampilan yang lebih industri dan kukuh daripada cou.
Iii. Langkah dan kaedah penggunaan terperinci
Persediaan:
Pilih skru yang betul: Sahkan spesifikasi skru, panjang, dan penarafan prestasi mengikut keperluan reka bentuk. Pilih sepana heksagon yang betul: Sentiasa gunakan sepana yang sesuai dengan saiz kepala skru.
Amaran: Menggunakan sepana yang berukuran kecil boleh merosakkan sepana dan lubang skru, menjadikannya mustahil untuk mengeluarkan skru.
Lubang pemesinan
Melalui lubang: Diameter lubang gerudi harus sedikit lebih besar daripada diameter aci yang digilap skru (contohnya, aci yang digilap M4 adalah kira -kira 4mm; melalui lubang boleh digerudi hingga 4.2mm atau 4.3mm). Pastikan aci yang digilap boleh lancar dan tanpa menggeliat.
Lubang berulir: Pengetuk diperlukan. Piawaian yang ketat dikenakan pada diameter lubang gerudi: Kedalaman lubang berulir hendaklah sekurang -kurangnya 1.2 kali panjang skru yang dimasukkan.
Langkah Pemasangan:
Alignment: Selaraskan kedua -dua bahagian yang akan disambungkan, memastikan bahawa melalui lubang dan lubang berulir diselaraskan.
Masukkan: Masukkan aci yang digilap skru melalui melalui lubang bahagian atas.
Memasukkan: Perlahan -lahan benang skru ke dalam lubang berulir komponen yang mendasari beberapa giliran dengan tangan untuk memastikan tidak ada miring dan benang melibatkan lancar. Jangan sekali -kali memaksa skru dengan sepana, kerana ini dapat dengan mudah merosakkan benang.
Mengetatkan: Menggunakan saiz Allen Wrench yang betul, masukkan kepala skru secara menegak sehingga ia berhenti. Kencangkan secara merata dalam arah jam.
Memohon tork: Untuk sambungan mekanikal kritikal, gunakan sepana tork yang ditetapkan pada nilai tork yang disyorkan. Ini memastikan preload yang mencukupi tanpa melanggar skru atau merosakkan benang.
Iv. Pertimbangan utama dan kesilapan biasa
Ralat Pemilihan Wrench: Menggunakan sepana yang tidak sesuai atau dipakai adalah penyebab utama skrip skru skru. Sebaik sahaja benang tergelincir, penyingkiran menjadi sangat sukar.
Operasi Oblique: Kegagalan untuk memasukkan sepana secara menegak dan menggunakan tekanan boleh merosakkan lubang skru dalam gerakan "seesaw", mengurangkan kawasan hubungan dan menyebabkan slippage.
Mengelirukan melalui - lubang dan saiz lubang berulir
Kesalahan: Penggerudian melalui lubang saiz yang sama seperti lubang asas berulir. Ini boleh menyebabkan rod yang digilap tidak dapat dilalui atau menggosok benang ketika melewati, merosakkan sambungan.
Ralat: Pengeboran lubang berulir dengan saiz yang sama seperti lubang melalui. Ini menghalang pembentukan benang yang berkesan dan mengakibatkan kekurangan daya pengapit.
Tork ketat yang tidak betul
Lebih dari - melonggarkan: Sambungan tidak selamat dan mudah melonggarkan dan jatuh semasa operasi.
Lebih dari - Pengetatan: Ini boleh menyebabkan skru meregangkan, memecahkan, atau menyebabkan benang di lubang berulir ke jalur ("pelucutan"). Skru kecil seperti M3 dan M4 sangat rapuh dan terutamanya terdedah kepada pecah.
Pembersihan: Sebelum pemasangan, pastikan lubang skru bebas daripada kekotoran seperti pemfailan besi dan minyak, kerana ini boleh menjejaskan ketepatan tork dan kekuatan sambungan.
Panduan Pengguna Terperinci dan Baik - ini membolehkan anda memahami dan mempelajari cara menggunakan skru ini, memastikan anda menerima pengalaman produk dan nilai yang anda inginkan.
