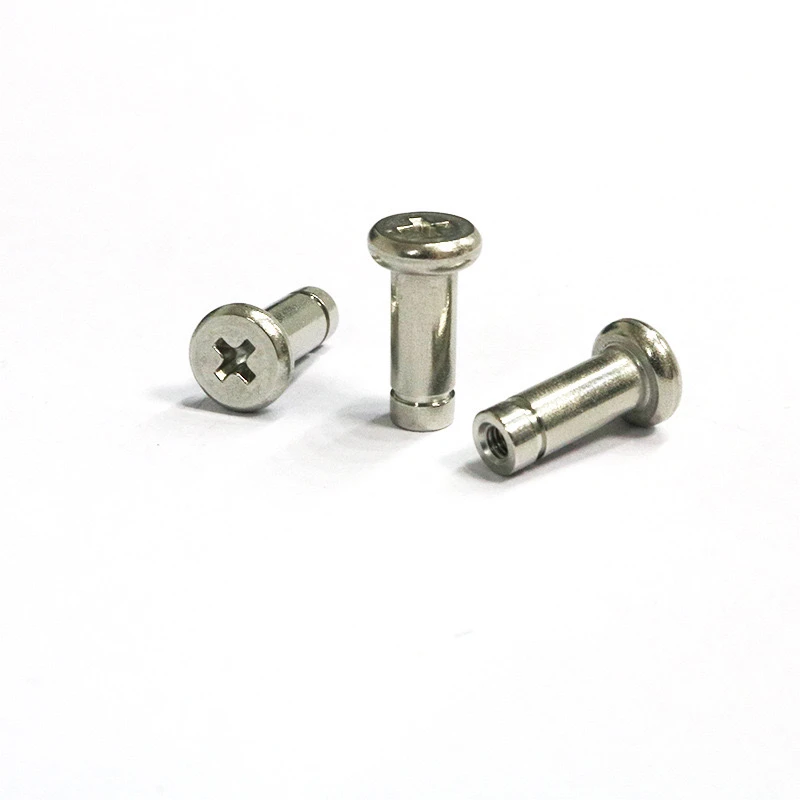

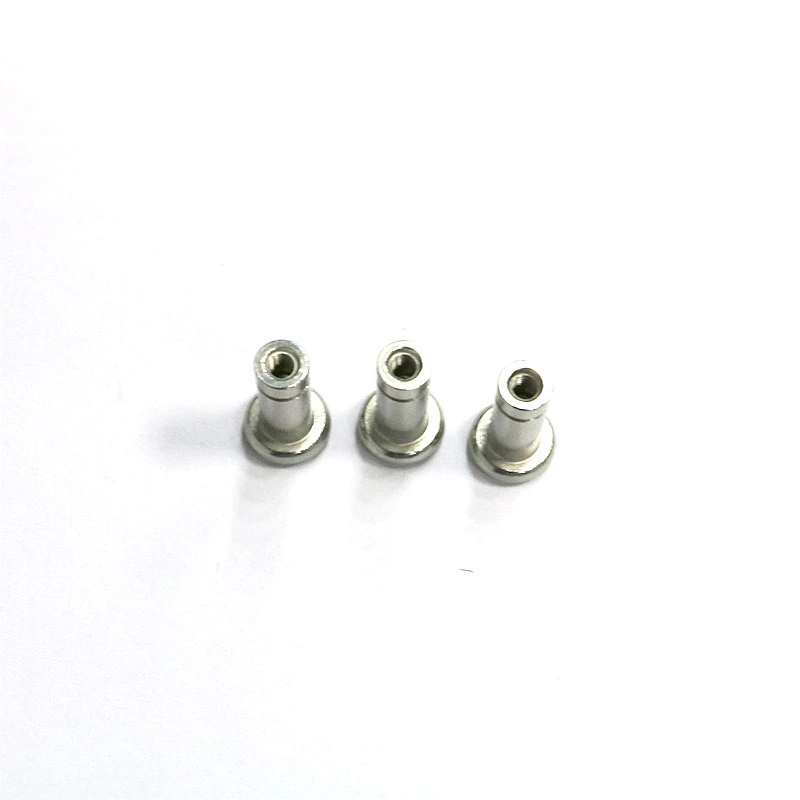

Berikut adalah panduan terperinci untuk digunakanKeluli tahan karat 304Cross flat slotted pin/pin/circlip locating stud (silinder, saiz M3-M10), dikategorikan oleh senario aplikasi.
I. Gambaran Keseluruhan Produk
Bahan: A 2 304 keluli tahan karat, tahan kakisan, sesuai untuk persekitaran lembap, berasid, dan alkali.
Ciri -ciri

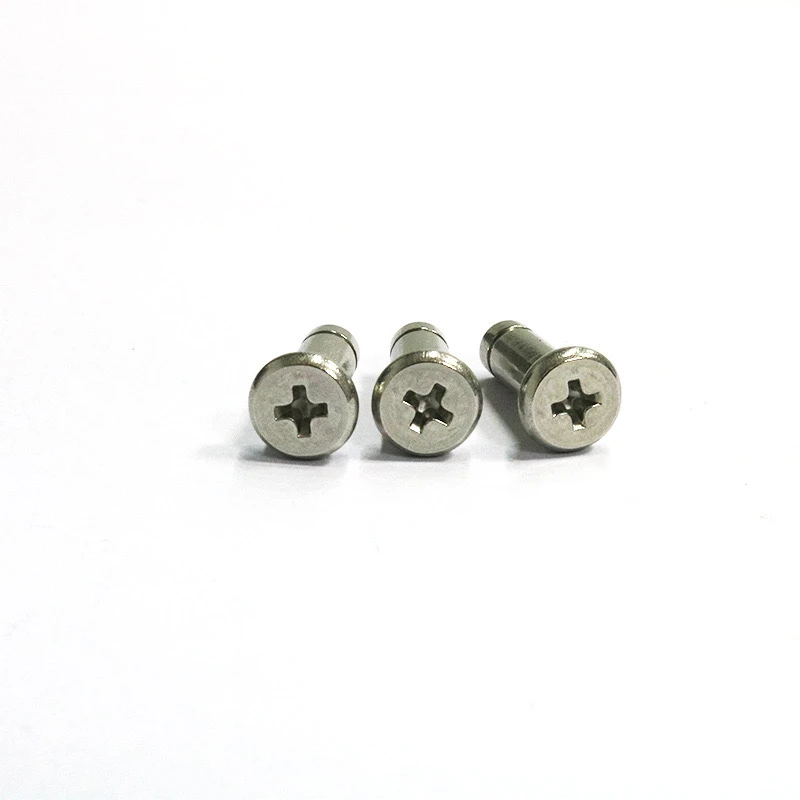

Kepala Cross: Boleh dipasang dengan pemutar skru Phillips, dengan reka bentuk bukan slip.
SLOTTED: Slot digunakan untuk memasang sirip, menghalang anjakan paksi.
Silinder Rod Plain: Precision-sesuai dengan lubang untuk kedudukan atau sambungan.
Saiz umum: M3, M4, M5, M6, M8, M10 (diameter x panjang pilihan).
Ii. Aplikasi teras
Pin lokasi: digunakan untuk menyelaraskan komponen mekanikal (seperti acuan dan kotak gear), mengamankannya di tempat melalui gangguan gangguan.
Contoh: Tekan pin M6 ke dalam lubang asas dan kemudian pasangkan plat penutup untuk memastikan persetujuan.
Penetapan aci: Digunakan sebagai aci berputar, dengan circlip pada akhir untuk mengelakkan kejatuhan.
Sambungan Struktur: Kacang menggantikan bolt, sesuai untuk aplikasi yang memerlukan pembongkaran yang kerap.
Iii. Langkah pemasangan
1. Pemasangan Asas (tiada Circlip)
Alat: Pemutar skru Phillips, palet getah.
Proses:
a. Bersihkan lubang untuk memastikan ia bebas daripada burrs.
b. Sejajar lubang dan skru secara manual pin sehingga ia duduk sepenuhnya di slot salib.
c. Ketatkan dengan pemutar skru (tork rujukan: m3 ≈ 0.5 n · m, m8 ≈ 10 n · m).
2. Pemasangan Circlip (reka bentuk anti-slip)
Alat: Tang Circlip, Calipers.
Langkah utama:
a. Ukur diameter slot pin dan padankan circlip yang sepadan (misalnya, pin M5 dengan circlip 5mm).
b. Masukkan pin ke dalam lubang dan gunakan tang sirklip untuk membongkar circlip ke dalam slot.
c. Semak bahawa circlip sepenuhnya duduk di slot untuk mengelakkan melonggarkan.
3. Pemasangan Fit Interference
Permohonan: Kedudukan ketepatan tinggi (contohnya, kerusi galas).
Kaedah:
Mesin diameter lubang hingga 0.01-0.03mm lebih kecil daripada pin.
Berkumpul menggunakan kaedah akhbar atau pembekuan (mengecilkan pin) untuk mengelakkan ubah bentuk yang disebabkan oleh kesan.
Iv. Langkah berjaga-berjaga
Cadangan pemilihan: 316 keluli tahan karat lebih disukai untuk persekitaran lembap; Beban dinamik memerlukan pengesahan kekuatan ricih.
Taboos pemasangan: Jangan terlalu banyak, kerana ini boleh menyebabkan rehat salib menjadi jalur.
Pembukaan circlip harus mengelakkan laluan pergerakan untuk mengelakkan snagging secara tidak sengaja.
Penyelenggaraan: Secara kerap periksa keanjalan sirkop dan pelincir dengan WD-40 jika karat berlaku.
V. Penyelesaian Masalah Biasa
Masalah 1: Pin longgar.
Penyelesaian: Gunakan pelekat anaerobik atau gantikan pin dengan saiz yang lebih besar (misalnya, M4 hingga M5).
Masalah 2: Circlip terpisah.
Penyelesaian: Semak takik untuk dipakai dan gantikannya dengan circlip yang lebih tebal.
Vi. Contoh permohonan
M3/M4: Papan litar kedudukan untuk instrumen ketepatan.
M6/M8: Jentera pertanian bergantung kepada pemasangan roller tali pinggang.
M10: Sambungan kurungan peralatan berat, dengan mata air penahan dua untuk perlindungan getaran.
Melalui pemilihan yang betul dan pemasangan yang betul, jenis pin ini menyediakan sambungan dan kedudukan mekanikal yang sangat dipercayai.
