Berikut adalah panduan pengguna terperinci untuk aksesori bar alat pemusnahan CNC 12.9 (shims dan stud bukan standardskru), meliputi kedua -dua keperluan teknikal dan panduan praktikal.
I. Gambaran Keseluruhan Fungsi Aksesori
Shims: Sokong sisipan, mengedarkan daya pemotongan, mencegah kerepek, dan laraskan ketinggian sisipan untuk memadankan alat bar alat.
Bahan: Biasanya karbida atau keluli keras, sepadan dengan kekerasan memasukkan.

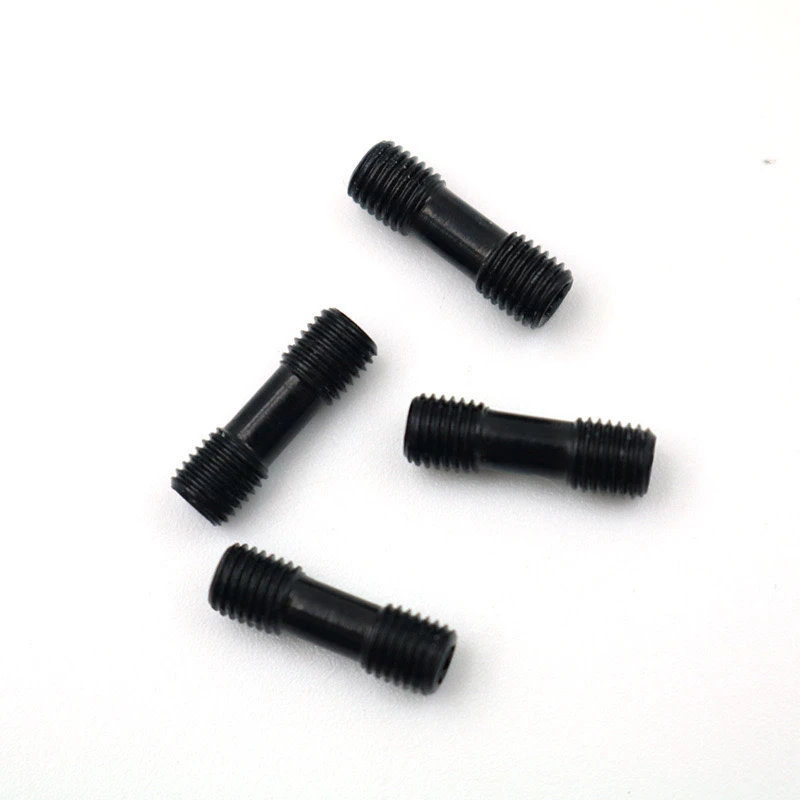

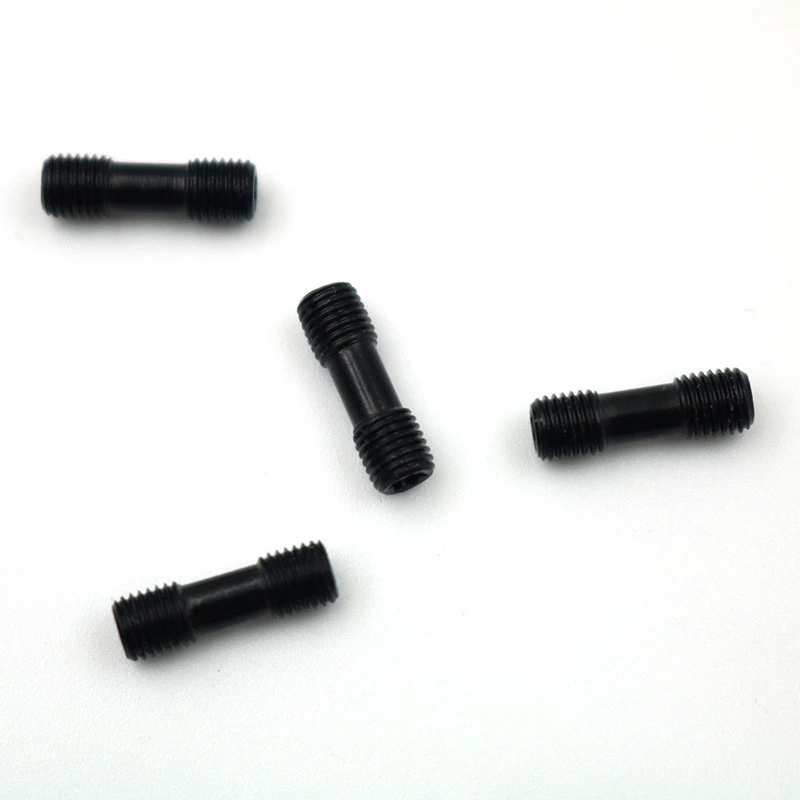

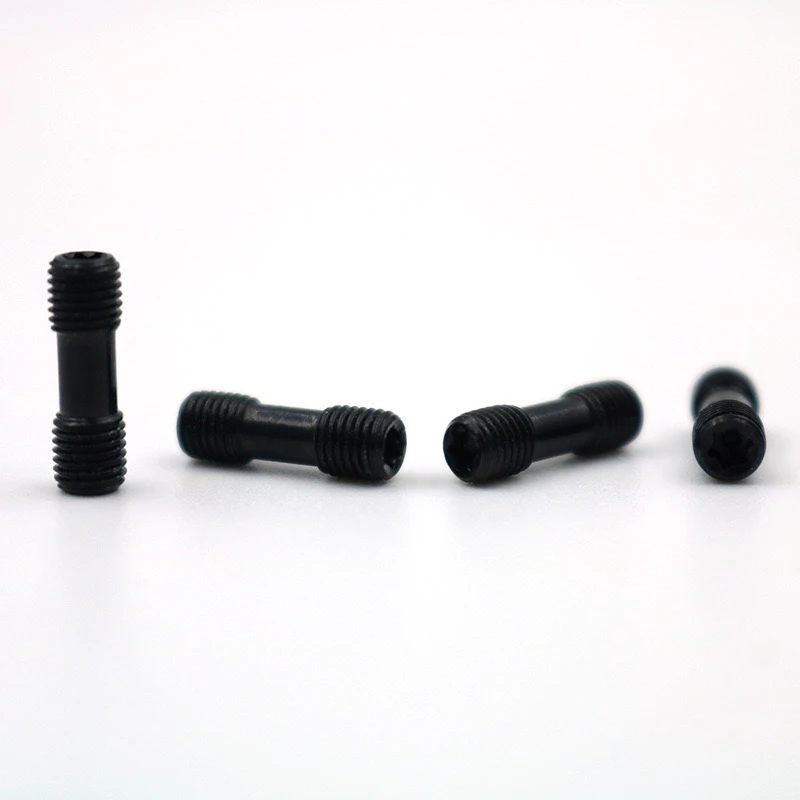

Skru stud bukan standard (M5/M6/M8)
Ciri-ciri: 12.9-gred tinggi kekuatan tinggi, reka bentuk dua-thread (mungkin dengan padang/diameter yang berbeza di setiap hujung), sesuai untuk senario pengapit khas.
Tujuan: Mengikat sisipan ke bar alat, menampung alur alat bukan standard atau konfigurasi shim khas.
Ii. Arahan dan langkah berjaga -jaga penggunaan
1. Penyediaan pra-pemasangan
Pembersihan dan pemeriksaan
Bersihkan lubang alat yang diulurkan, permukaan sentuhan shim, danskrudengan alkohol untuk mengeluarkan minyak dan serpihan.
Periksa integriti benang (terutamanya untuk skru bukan standard, sahkan bahawa mereka sepadan dengan lubang bar alat.
Sahkan padanan aksesori: Sahkan bahawa ketebalan shim sepadan dengan model sisipan (rujuk manual alat).
Skru stud bukan standard memerlukan dua hujung yang berbeza: satu hujung biasanya menjamin pemegang alat, manakala yang lain memegang sisipan di tempat (menandakan atau mengukur padang benang).
2. Prosedur pemasangan
Meletakkan shim
Masukkan shim dengan tepat ke dalam slot pemegang alat, memastikan tiada kecondongan (gunakan kaca pembesar untuk memeriksa patut).
Memasang sisipan
Canggih sisipan mesti berorientasikan ke arah yang betul (misalnya, untuk alat putaran luaran, canggih harus menghadap ke atas).
Mengetatkan skru stud
Langkah:
a. Pertama, secara manual mengetatkan skru ke dalam lubang benang pemegang (untuk mengelakkan penyelewengan).
b. Gunakan sepana tork untuk mengetatkan dalam dua langkah: pra-ketat hingga 50% daripada tork yang diberi nilai, kemudian ketatkan sepenuhnya (contohnya, tork biasa untuk skru M8 ialah 25-30 N · m).
Mata Utama:
Jika benang skru berbeza, hujung kasar menjamin pemegang alat, manakala akhir halus memegang sisipan di tempatnya.
Jangan gunakan pelincir (ini boleh menjejaskan pekali geseran dan menyebabkan melampau atau melonggarkan).
3. Pentauliahan dan Pengesahan
Penentukuran Ketinggian: Gunakan setter alat untuk memeriksa ketinggian pusat alat. Jika sisihan melebihi 0.02mm, gantikan shim atau menyesuaikannya.
Pemotongan Ujian: Jalankan mesin pada kelajuan rendah dan tiada beban untuk memerhatikan sama ada bilah bergerak. Selepas memesona sekeping pertama, periksa kemasan permukaan.
Iii. Penyelesaian masalah masalah biasa
Kerosakan skru:
Punca: Benang yang lebih tinggi atau tidak disengajakan.
Penyelesaian: Gantikan skru dan gunakan sepana tork untuk memeriksa benang pemegang alat untuk kerosakan.
Masukkan peralihan:
Punca: Skru yang tidak sekata atau tidak cukup diperketatkan.
Penyelesaian: Regrind permukaan sentuhan shim dan ketatkan lagi ke tork standard.
Iv. Cadangan Penyelenggaraan
Pemeriksaan biasa: Periksa skru untuk kelonggaran setiap 8 jam (menandakan bantuan).
Kitaran Penggantian Aksesori:
Shim: Gantikan jika lekukan atau haus melebihi 0.1mm.
Gred 12.9 Skru: Buang selepas 5 reuses atau jika ubah bentuk benang diperhatikan.
Operasi piawai dan perhatian yang teliti terhadap perincian dapat meningkatkan ketepatan hayat dan pemesinan alat dengan ketara. Adalah disyorkan untuk menyimpan rekod model aksesori untuk penggantian cepat.
