Cara Mengukur Kacang Hex dengan Betul: Panduan Operasi Lengkap

Mengukur kacang hex dengan betul adalah penting untuk pemadanan pengikat, pemasangan mekanikal yang selamat dan perolehan yang tepat. Pengukuran yang tidak tepat boleh menyebabkan-ketakpadanan bolt nat, kesukaran pemasangan dan juga bahaya keselamatan.

Panduan ini menyediakan terperincikacang hexlangkah pengukuran untuk membantu anda menguasai kaedah pengukuran yang tepat.

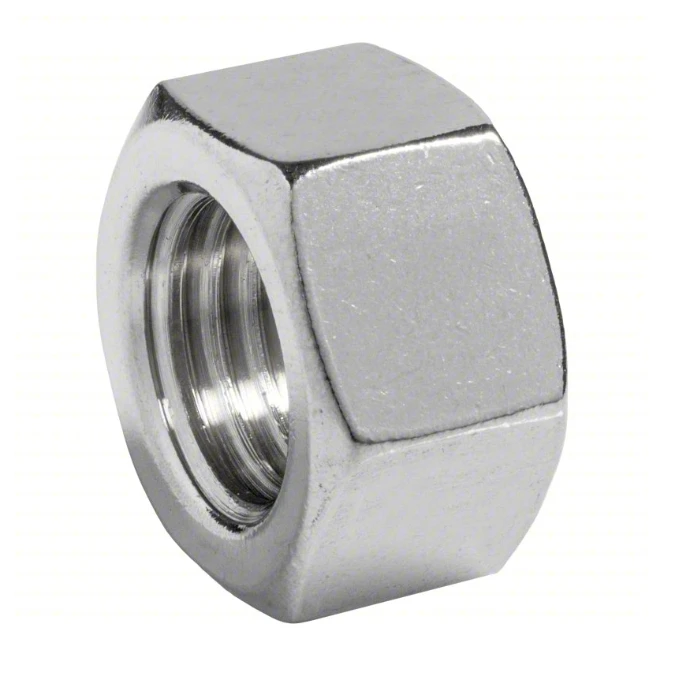

Struktur Asas Kacang Hex

Sebelum mengukur, anda perlu memahami struktur utama dan dimensi utama kacang hex. Nat heks ialah pengikat heksagon yang digunakan dengan bolt atau benang untuk mengikat bahagian dengan selamat.

Beri perhatian kepada dimensi utama berikut semasa pengukuran:

Merentasi Rumah Pangsa (AF)

AF merujuk kepada jarak antara dua sisi selari nat heks. Ini ialah dimensi utama yang ditandakan pada nat dan penting untuk memilih sepana atau soket.

Merentas Penjuru (AC)

AC merujuk kepada jarak antara dua bucu bertentangan nat heks.

Diameter Benang dan Padang

· Diameter Benang: Diameter dalaman nat yang dipadankan dengan bolt.

· Pitch: Jarak antara benang bersebelahan, diukur dalam milimeter dalam unit metrik dan benang per inci (TPI) dalam unit imperial.

Ketebalan Kacang (Ketinggian)

Ketebalan merujuk kepada ketinggian menegak nat dari bawah ke atas, yang mempengaruhi panjang penglibatan benang dan kapasiti galas-beban. Nat yang terlalu nipis akan mengurangkan kapasiti galas-bebannya, manakala nat yang terlalu tebal boleh menjejaskan ruang dan pemasangan.

Alat Diperlukan untuk Pengukuran

Untuk memastikan pengukuran yang tepat, alat berikut disyorkan:

· Angkup vernier atau angkup digital:Digunakan untuk mengukur AF, AC dan ketebalan.

· Tolok benang:Digunakan untuk mengukur pic.

· Mikrometer (pilihan):Sesuai untuk mengukur kacang kecil atau ketebalan ketepatan.

· Kaca pembesar atau sumber cahaya tambahan:Membantu memeriksa kacang kecil atau benang haus, memastikan ukuran yang tepat.

Petua:Bersihkan kacang dan alatan sebelum pengukuran untuk mengelakkan habuk, minyak atau burr menjejaskan bacaan.

Langkah-langkah Pengukuran Kacang Hex

Langkah 1 – Ukur Flat Bertentangan (AF)

1. Angkup pengapit di antara dua flat selari nat.

2. Pastikan angkup berserenjang dengan flat selari untuk mengelakkan ralat yang disebabkan oleh ukuran bersudut.

3. Tutup perlahan-lahan angkup, cukup untuk menyentuh permukaan kacang; jangan tekan ke bawah.

4. Baca dan rekod dimensi (milimeter atau inci).

5. Bandingkan dengan carta saiz standard (ISO, DIN, ANSI) untuk mengesahkan spesifikasi.

Langkah 2 – Ukur Dimensi Diagonal (AC)

1. Ukur jarak antara dua bucu dengan angkup.

2. Pastikan angkup sejajar dengan mata penjuru nat untuk memastikan ketepatan.

3. Rekodkan data untuk digunakan dalam reka bentuk ruang atau aplikasi tork-tinggi.

Langkah 3 – Ukur Diameter Benang dan Pitch

1. Ukur diameter dalam nat menggunakan angkup atau tolok benang.

2. Ukur pic dengan tolok benang untuk memastikan ia sepadan dengan bolt, cth, M8 x 1.25. 3. Periksa kelancaran benang untuk mengelakkan haus atau burr mengganggu ukuran.

Langkah 4 – Mengukur Ketebalan Kacang

1. Ukur ketinggian menegak dari bahagian bawah ke bahagian atas nat menggunakan angkup atau mikrometer.

2. Semak dengan carta ketebalan standard untuk mengesahkan pematuhan dengan spesifikasi kacang.

3. Ketebalan mempengaruhi panjang penglibatan benang dan kapasiti galas-beban; memastikan kacang yang dipilih memenuhi keperluan reka bentuk.



Alat pengukur

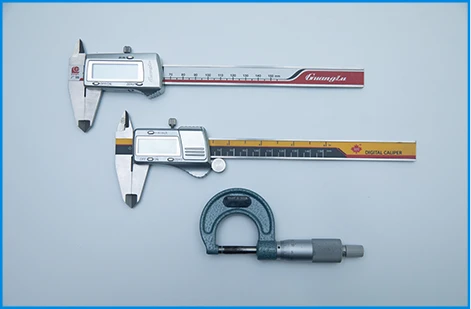

Mikrometer Clipers

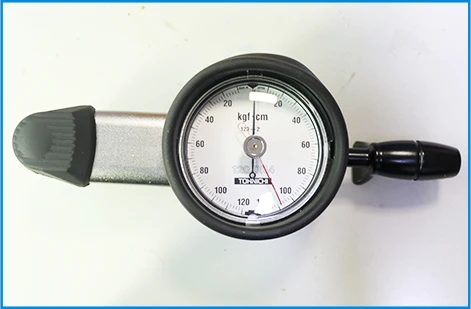

Tork

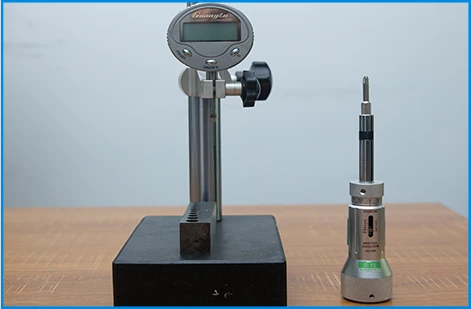

Mikrometer Kedalaman

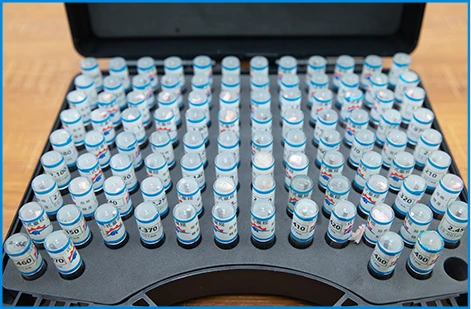

Palam

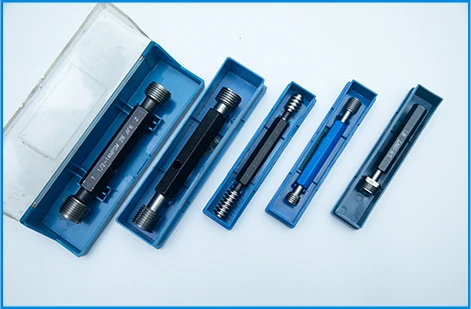

Pengukur Benang

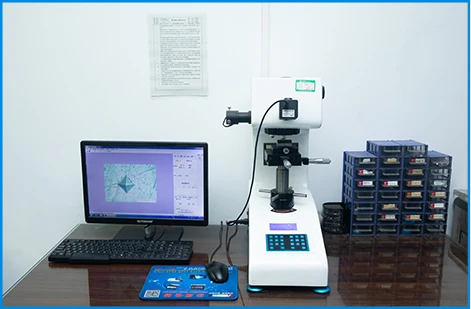

Penguji Kekerasan

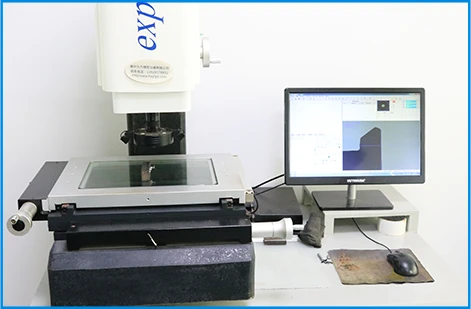

Projektor

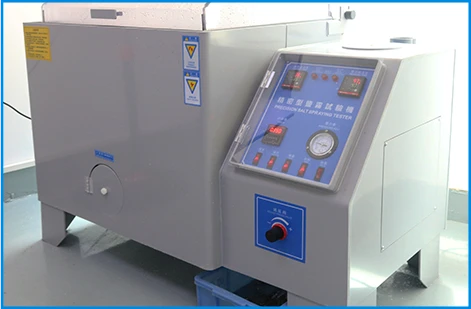

Ujian Semburan Garam

Petua untuk Meningkatkan Ketepatan Pengukuran Kacang Heksagon

Pilih persekitaran pengukuran yang bersih, stabil dan{0}}terang terang.

Sebelum pengukuran, pastikan permukaan kerja rata dan bebas daripada getaran untuk mengelakkan alat tergelincir dan ralat. Pencahayaan yang mencukupi membantu melihat dengan jelas bahagian tepi kacang dan butiran benang.

Ukur dimensi yang sama beberapa kali dan ambil purata.

Adalah disyorkan untuk mengukur dimensi utama seperti AF (sisi bertentangan), AC (pepenjuru bertentangan), dan ketebalan sekurang-kurangnya tiga kali dan kemudian ambil purata. Ini meminimumkan ralat rawak dan meningkatkan kebolehpercayaan hasil pengukuran.

Pastikan alatan disifarkan dan ditentukur sebelum digunakan.

Angkup digital, angkup vernier atau mikrometer mesti disifarkan sebelum digunakan. Tentukan alat anda dengan kerap, terutamanya selepas-ukuran ketepatan tinggi atau penggunaan-panjang, untuk memastikan hasil yang tepat.

Rekod Data Pengukuran

Selepas setiap pengukuran, adalah disyorkan untuk merekodkan dimensi dalam buku nota atau hamparan, termasuk AF, AC, diameter benang, pic dan ketebalan.

Sahkan Unit (Metrik atau Imperial)

Beri perhatian kepada unit semasa pengukuran; metrik (milimeter) dan imperial (inci) tidak boleh dicampur.

Ralat Pengukuran Biasa

· Menggunakan alat ketaktepatan (seperti pembaris) mengakibatkan ralat yang ketara.

· Mengukur pada sudut bukan-serenjang membawa kepada sisihan AF atau AC.

· Mengabaikan diameter, pic atau ketebalan benang menyebabkan kegagalan muat.

· Mencampurkan unit metrik dan imperial membawa kepada ralat pembelian.

Ringkasan

Mengukur kacang heksagon memerlukan perhatian pada flat bertentangan (AF), dimensi pepenjuru bertentangan (AC), diameter benang, pic dan ketebalan. Menggunakan alatan yang sesuai dan mengikut prosedur dengan ketat memastikan kesesuaian antara nat dan bolt, mengelakkan masalah pemasangan. Pengukuran yang tepat bukan sahaja membantu dalam pemasangan mekanikal tetapi juga meningkatkan kecekapan dan keselamatan perolehan.
