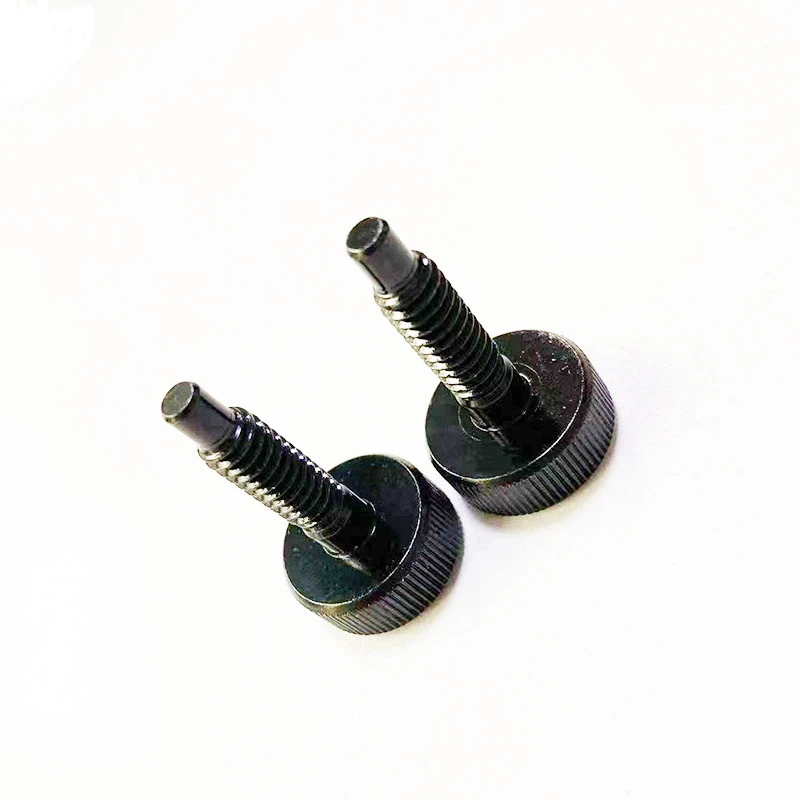

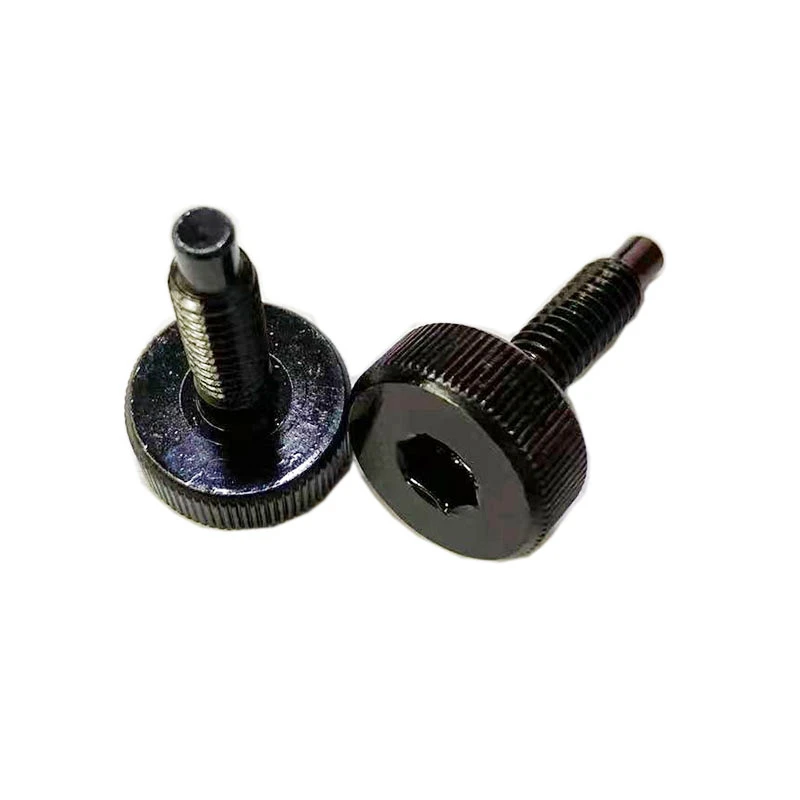

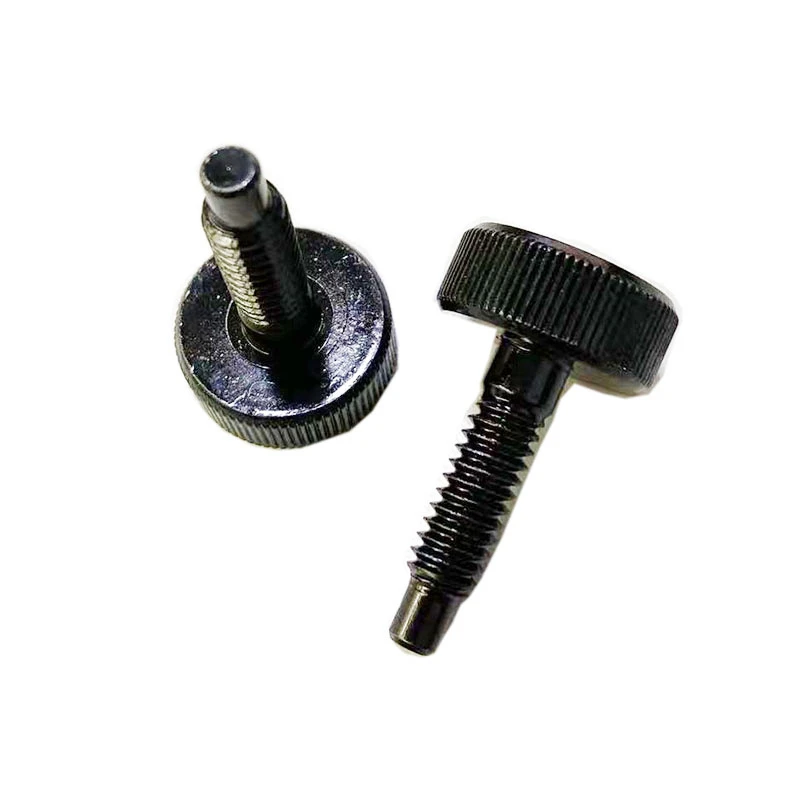

Pelbagai stesen sejukSkru heksagon lurus Amerika lurusadalah pengikat mekanikal ketepatan yang menggabungkan kekuatan tinggi, pemasangan mudah dan sifat anti-slip . Berikut adalah penerangan terperinci mengenai keperluan penyesuaiannya, yang mengambil kira kedua-dua titik teknikal dan kemungkinan pengeluaran .
1. Keperluan parameter teras
Piawaian dan bahan
Spesifikasi Standard: Amerika ASME B18 . 3 atau piawaian yang ditentukan oleh pelanggan.
Pilihan konvensional: Keluli tahan karat 304 atau 316, keluli karbon gred 8 . 8 atau gred 10.9, berlapis atau bersalut nikel.
Keperluan Khas: Tembaga, Aloi Titanium .
Dimensi dan toleransi
Spesifikasi Thread: Siri UNC/UNF, Kriteria Penerimaan GO dan Tolok Tidak Pergi mesti ditentukan .
Saiz Kepala: Lubang Heksagon Menurut saiz Keyway Asme B 18.3.
Parameter Knurling: Knurling lurus, disyorkan 0.8-1.2 mm padang, peningkatan diameter luar 0.1-0.3 mm .
Keperluan proses
Tajuk sejuk: Pemprosesan pelbagai stesen untuk memastikan bahawa kepelbagaian antara kepala dan rod kurang daripada atau sama dengan 0 . 05mm.
Rawatan Haba: Keluli karbon perlu marah, dan keluli tahan karat boleh diperlakukan secara pilihan penyelesaian .
Rawatan permukaan: Ketebalan salutan, masa ujian semburan garam .
2. Maklumat kunci tersuai
Reka bentuk knurling: garis lurus paksi (untuk mengelakkan garis silang yang mempengaruhi rasa), panjang kawasan knurling lebih besar daripada atau sama dengan 1 . 5 kali diameter skru.
Ujian anti-slip: Laporan ujian tork diperlukan (seperti tork mengetatkan tangan lebih besar daripada atau sama dengan 0 . 5n · m).
Struktur kepala
Kedalaman heksagon: sekurang -kurangnya 1 . 2 kali saiz kunci heksagon, dan fillet proses 0.3mm dikhaskan di bahagian bawah untuk mengelakkan retak.
Chamfering: Edge of the Head perlu chamfered 0.1-0.2 mm untuk mengelakkan calar pemasangan .
Keperluan khas
Penandaan: menandakan laser pada kepala .
Pembungkusan: Pembungkusan dulang lepuh anti-scratch, kuantiti setiap kotak dibahagikan kepada 1000 keping/5000 keping .
III . Kawalan dan Penghantaran Kualiti
Item ujian
Item Kunci: Thread Go/No-Go Gauge, Ujian Kekerasan, Perekatan Knurling .
Nisbah Pemeriksaan: Pemeriksaan penuh kepingan pertama, pensampelan batch .
Sokongan Dokumen: Laporan Bahan, carta aliran proses, laporan pemeriksaan bersaiz penuh, perlu disediakan .
Iv . mengelakkan masalah biasa
Pemilihan Bahan: Tajuk sejuk keluli tahan karat perlu menggunakan gred mesin percuma khas untuk mengelakkan retak .
Keruntuhan gigi knurling: Laraskan tekanan mati dan proses penyepuhlindapan .
Ketepatan Thread: Tambahkan Proses Rolling Thread selepas tajuk sejuk untuk membetulkan toleransi .
V . Cadangan Komunikasi Pembekal
Jelas memberikan lukisan, dan dimensi utama dan toleransi perlu ditandakan .
Memerlukan laporan percubaan acuan (termasuk anggaran acuan acuan) .
Berunding dengan istilah pengendalian produk yang cacat .
