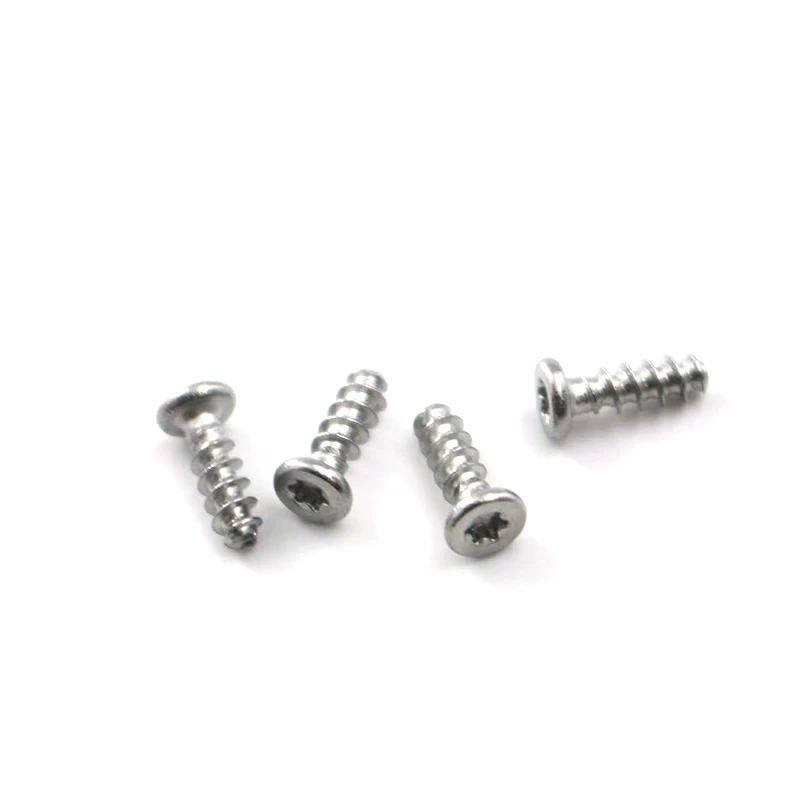

Nipis - kepala, dalaman torx k2, k2.5, k3, k4, dan k5 plastik diri - skru mengetuk direka khas untuk produk plastik. Mereka mempunyai kepala nipis dengan lubang torx dalaman. Berikut ini memberikan maklumat terperinci mengenai penyesuaian kepala nipis -, siri Torx K dalamanSelf - Skru mengetuk.
Nipis - kepala, siri torx k dalamanSelf - Skru mengetuk
Jenis: self - mengetuk skru
Jenis Kepala: Kepala Countersunk Tipis
Ketebalan kepala lebih rendah daripada standard untuk kepala countersunk standard, mencapai kesan countersunk yang lebih baik dan penampilan yang lebih lancar dalam bahagian plastik berdinding nipis -.
Jenis Groove: Phillips
Alur PH2 (sesuai untuk K4 dan ke bawah) lebih disukai. Untuk saiz yang lebih besar seperti K4.5 dan K5, alur PH3 boleh dipertimbangkan untuk tork yang lebih besar.
Jenis Thread: k - jenis, juga plastik - Thread khusus. Ia mempunyai padang benang yang luas, tinggi, benang tajam, dan sudut puncak yang lebih tajam, menjadikannya lebih mudah untuk menembusi plastik tanpa menyebabkan keretakan tekanan dalaman. Skru ini mempunyai titik penggerudian - sendiri, biasanya taipkan BP atau Type C, yang membolehkan untuk mengetuk cepat tanpa lubang perintis pra -.
Bahan sasaran: pelbagai plastik kejuruteraan dan lebih tinggi - kekerasan termoplastik.
Ii. Parameter adat teras
Ini adalah spesifikasi teknikal yang penting dan mesti ditandakan dengan jelas pada lukisan.
Diameter nominal: K2: 2.0mm, K2.5: 2.5mm, K3: 3.0mm, K4: 4.0mm, K5: 5.0mm. Toleransi: ± 0.02mm.
Panjang: merujuk kepada jumlah panjang. Piawaian pengukuran mesti ditentukan.
Diameter kepala: Menurut k - siri nipis - standard kepala atau lukisan pelanggan. Sudut Countersunk mesti sepadan.
Ketebalan kepala: Kurang daripada ketebalan kepala Countersunk Standard National/Jerman. Ini adalah keperluan kritikal dan mesti nipis untuk mengelakkan penembusan atau mengangkat muka belakang dalam komponen berdinding nipis -.
Pitch Thread: Menurut standard siri k -, padang benang besar adalah ciri teras skru jenis k -, memberikan cengkaman yang kuat. Bahan: Keluli karbon (1010/1008), pilihan standard untuk kos rendah.
Rawatan permukaan: zink putih semulajadi, pencegahan karat asas, dan penampilan yang kemas. Kemasan lain, seperti zink berwarna mesra alam dan penyaduran nikel, boleh didapati, tetapi ini akan menjejaskan kos.
Ciri-ciri Mekanikal: Menurut piawaian GB/T 3098.5 atau ISO 7049, biasanya ST2.2 atau 4.8, dengan kekerasan HV270-HV400. Ia cukup kuat untuk menghubungkan bahagian plastik dan menentang berpusing.
Iii. Keperluan teknikal khas (ditinggalkan/tambah seperti yang diperlukan)
Keperluan ujian semburan garam: Rawatan permukaan zink putih, ujian semburan garam neutral selama sekurang -kurangnya 48 jam, tiada karat putih, 72 jam, tiada karat merah.
Pematuhan ROHS/Reach: Semua bahan (badan skru, penyaduran) mesti mematuhi peraturan EU ROHS, dan laporan ujian parti - ketiga mesti disediakan.
Pembungkusan: Pembungkusan Dulang/Roll/Beg + Kotak Kertas. Memerlukan anti - pencampuran dan perlindungan gores.
Pengenalpastian dan kebolehkesanan: Label akan dilekatkan ke bahagian luar kadbod, yang menunjukkan nama produk, spesifikasi, kuantiti, dan nombor batch untuk memudahkan kebolehkesanan pengeluaran.
V. Keperluan yang boleh disampaikan
Lukisan Produk 2D: Dalam format PDF dan DWG, termasuk semua dimensi utama, toleransi, bahan, rawatan permukaan, standard teknikal, dan maklumat lain.
Sampel: Sebelum kumpulan pertama pengeluaran besar -besaran bermula, sekurang -kurangnya 50 sampel setiap spesifikasi mesti disediakan untuk pengesahan (dimensi, penampilan, dan ujian perhimpunan percubaan).
Laporan Ujian: Laporan pemeriksaan artikel pertama - akan disediakan, termasuk pemeriksaan dimensi penuh, laporan ujian semburan garam, dan laporan bahan.
Kuantiti pesanan minimum dan masa penghantaran mesti ditakrifkan dengan jelas.
Inti penyesuaian ini adalah gabungan "kepala nipis" dan "k - thread plastik jenis." Kepala nipis menyelesaikan masalah estetika dan struktur dalam ruang terhad dan reka bentuk berdinding nipis -. Jenis K - THREAD YANG MENYEDIAKAN CEPAT SCREWING ke dalam bahan plastik, Tarik Tinggi - Out Rintangan, dan rintangan retak yang sangat baik.
Oleh itu, ia bukan sekadar skru mudah, tetapi penyelesaian sambungan yang cekap, boleh dipercayai, dan tepat disesuaikan untuk industri produk plastik moden, terutama industri elektronik dan alat perkakas rumah.
