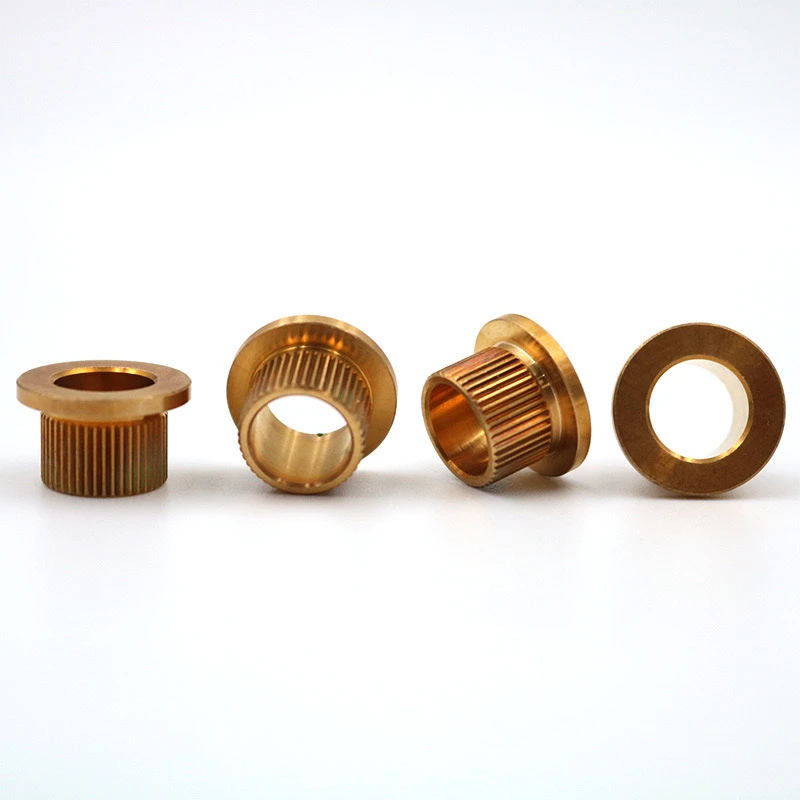

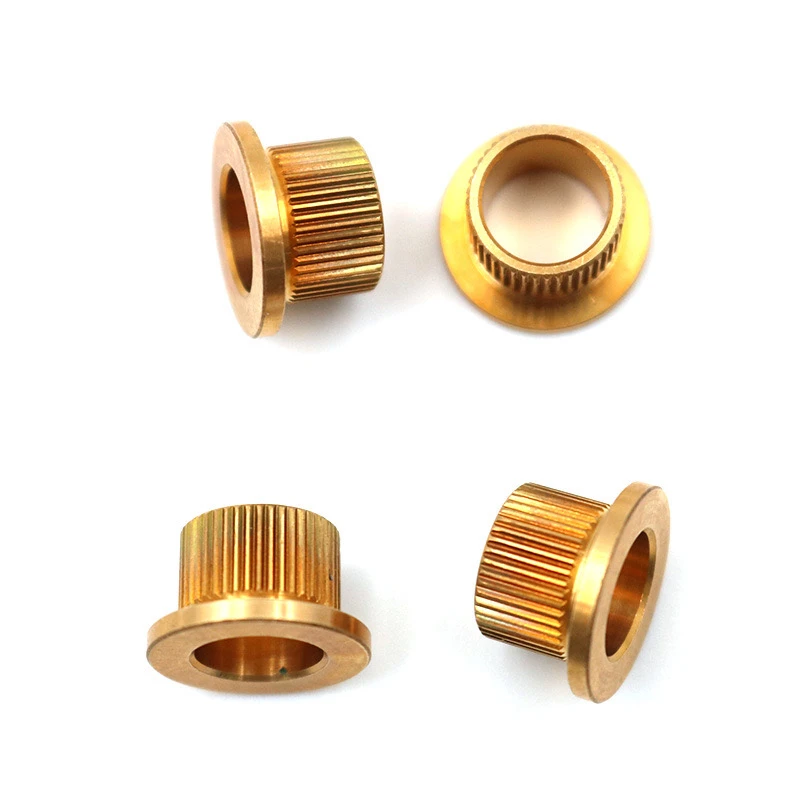

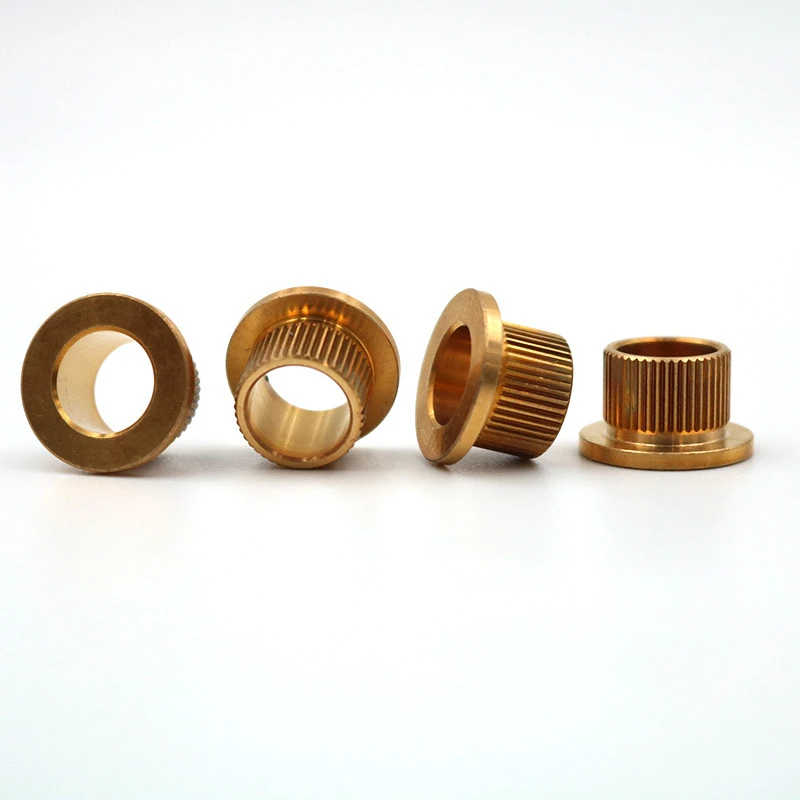

Langkah Knurled tembagaFlange Rivet adalah rivet yang direka khas yang menggabungkan pelbagai ciri struktur dan fungsi . fungsi dan ciri terasnya boleh diringkaskan secara sistematik seperti berikut .
1. Keperluan Penyesuaian Parameter Teras
Spesifikasi bahan
Bahan: tembaga H62 atau H65, tembaga plumbum C3604 juga boleh dipilih untuk meningkatkan prestasi pemotongan
Kekerasan: HRB 55-75, status rawatan haba perlu ditandakan
Kekuatan tegangan: Lebih besar daripada atau sama dengan 300mpa, gred ketenteraan memerlukan lebih besar daripada atau sama dengan 400mpa
Dimensi struktur
Reka bentuk langkah: diameter kepala d =1.5-2.0 × diameter rod d, ketinggian langkah h =0.3-0.5 d
Jenis Knurling: Mesh Knurling, Pitch Tooth 0.6-1.2 mm
Flange Edge: 45 darjah chamfer atau r0.2 fillet (anti-burr)
Rawatan permukaan
Penyaduran: Nikel pilihan, timah, atau rawatan passivasi
Keperluan Khas: Penyaduran Nikel Kimia sesuai untuk senario rintangan kakisan yang tinggi
II .Titik utama kawalan proses
Heading Cold membentuk kehidupan mati lebih besar daripada atau sama dengan 500, 000 kali, sepadan: kurang daripada atau sama dengan 0.05mm
Pemprosesan Knurling: Tekanan Radial: 3-5 kn, mesin knurling roda dua
Piawaian ujian
Item Utama: Runout Lingkaran Ketua Kurang Dari atau Sama dengan 0.1mm, Integriti Profil Gigi Knurling Lebih besar daripada atau sama dengan 90%
Pelan pensampelan: GB/T2828.1 II Tahap AQL1.0
III . Cadangan Adaptasi Aplikasi
Pencocokan keadaan bekerja
Persekitaran Getaran: Adalah disyorkan untuk menambah serrasi di belakang flange
Keperluan Konduktif: Mengutamakan Rawatan Passivation Non-Plating
Panduan pemasangan
Pengiraan daya rivet: f =0.6 × σb × as (σb adalah kekuatan bahan, seperti kawasan keratan rentas)
Toleransi lubang papan: Pemadanan tahap H11 disyorkan
IV . Proses Perkhidmatan yang disesuaikan
Docking Teknikal
Dikehendaki menyediakan:
Rajah rentas keratan pemasangan (menandakan bahan dan ketebalan bahagian bersebelahan)
Laporan ujian alam sekitar (seperti keperluan ujian semburan garam)
Kitaran petikan
Sediakan penyelesaian dalam masa 3 hari (kurang daripada 1, 000 keping)
Bayaran acuan: ￥ 800-2, 000 (boleh dimasukkan ke dalam harga unit)
Jaminan penghantaran
Laporan bersaiz penuh bahagian pertama, termasuk data pengimbasan 3D)
Waranti Batch (termasuk analisis spektrum bahan)
V . mengelakkan kegagalan biasa
Knurling and Sliding: Meningkatkan padang ke lebih daripada 1.0mm
Retak Flange: Kawal ubah bentuk tajuk sejuk kurang daripada atau sama dengan 65%
Kakisan galvanik: Elakkan hubungan langsung dengan aloi aluminium
Penyelesaian ini mengambil kira kedua -dua kemungkinan pembuatan dan kebolehpercayaan aplikasi, dan berat parameter boleh diselaraskan mengikut keadaan kerja tertentu . Adalah disyorkan untuk menyediakan pemasangan ujian sampel untuk mengesahkan penyesuaian .
Reka bentuk ini mencapai keseimbangan antara fungsi, kebolehpercayaan, dan kos proses melalui pengoptimuman bahan dan struktur yang diselaraskan, dan sesuai untuk keperluan pemasangan ketepatan peralatan kecil dan sederhana .
