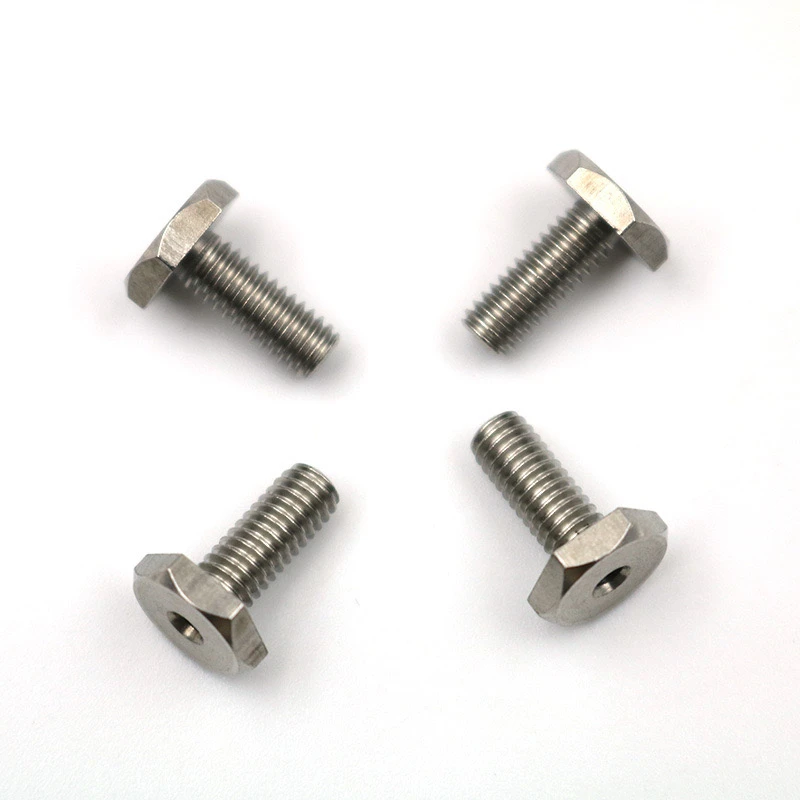

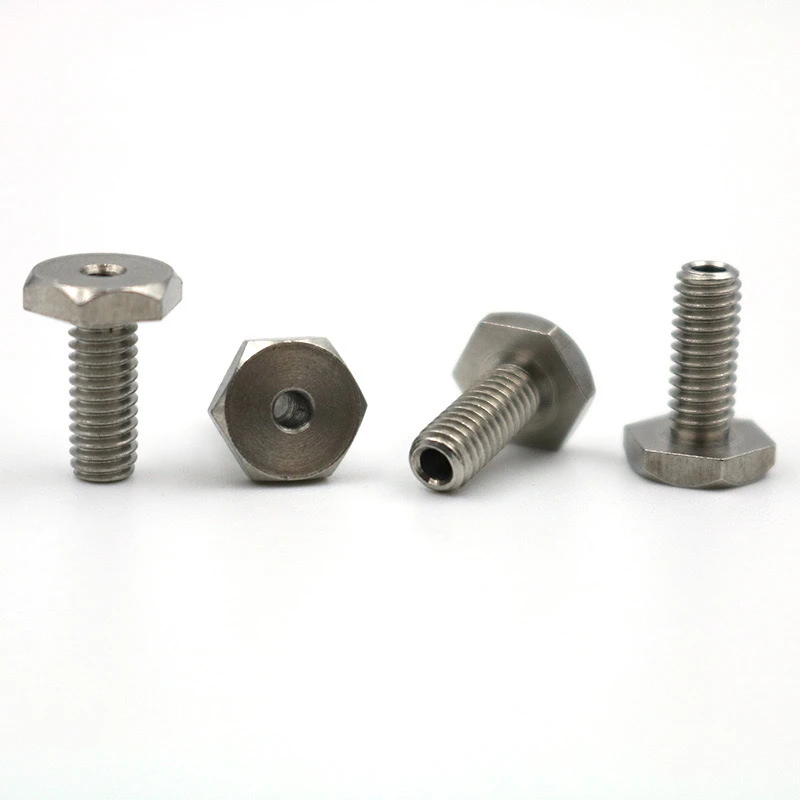

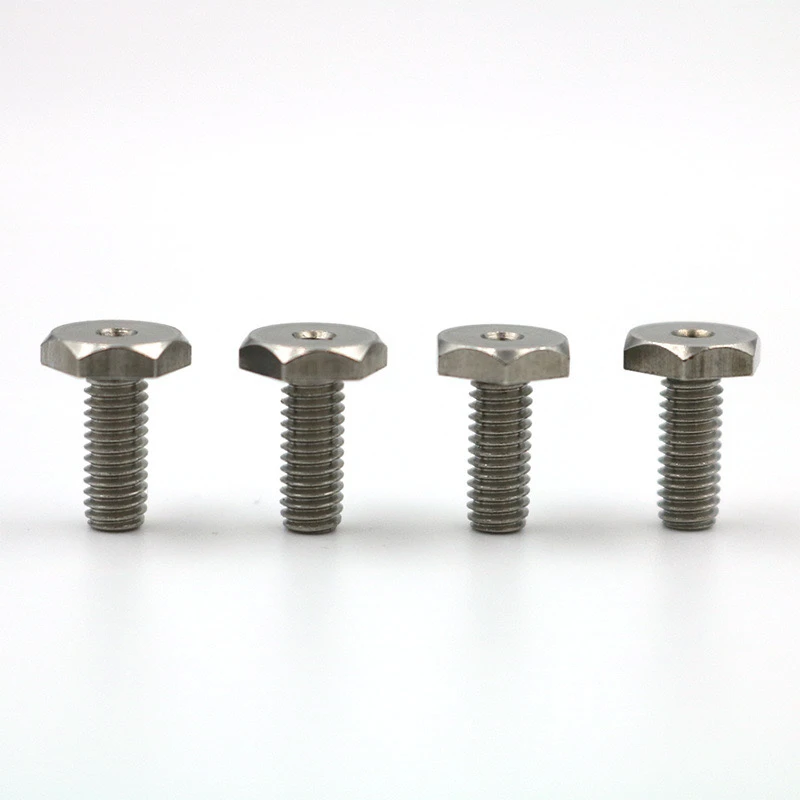

303 keluli tahan karatbahagian putaran yang tidak standard (segi enam luaran/skru dalaman/luaran/berongga) adalah pengikat yang direka khas. Berikut adalah penerangan penyesuaian terperinci, yang mengambil kira kedua -dua profesionalisme dan kepraktisan.
1. Parameter penyesuaian teras
Keperluan bahan
303 keluli tahan karat (jenis yang mudah dipotong), dan laporan bahan diperlukan.
Rawatan Tambahan Pilihan: Passivation, yang dapat meningkatkan rintangan kakisan
Jenis struktur
Kepala Hexagon Luaran: Lebar di Flat, Ketebalan
Benang dalaman/luaran: Spesifikasi Thread (Metrik/Imperial/American Standard), Gred Ketepatan (6H/6G)
Reka bentuk berongga: melalui diameter dalaman lubang, toleransi ketebalan dinding
Toleransi saiz utama
Diameter luar: ± 0.05mm (bahagian putaran ketepatan)
Panjang: ± 0.1mm (kurang daripada atau sama dengan 50mm), ± 0.2mm (＞ 50mm)
Coaxiality: kurang daripada atau sama dengan 0.03mm (skru berongga memerlukan penandaan khas)
Rawatan permukaan
Lalai: Penggilap semulajadi (RA kurang daripada atau sama dengan 0.8μm)
Pilihan: penyaduran nikel (5-10μm), penggilap elektrolitik (gred perubatan)
Ii. Nota mengenai reka bentuk yang tidak standard
Keperluan Khas untuk Benang
Lukisan keratan rentas diperlukan untuk jenis gigi yang tidak standard
Saiz alur pemotongan belakang mesti ditandakan untuk lubang buta dalaman (disyorkan lebih besar daripada atau sama dengan 1.5 kali padang)
Sifat mekanikal
Kekuatan tegangan lebih besar daripada atau sama dengan 500mpa (pra-notis jika rawatan haba diperlukan)
Ujian tork kepala (mengikut nilai standard atau pelanggan DIN 912)
Pengesahan struktur berongga
Ujian aliran (bahagian cecair perlu memberikan tahap tekanan)
Laporan Ujian Ultrasonik Ketebalan Dinding (Pilihan)
Iii. Proses Pemeriksaan Pengeluaran dan Kualiti
Teknologi pemprosesan
Beralih: Mesin Swiss CNC (sesuai untuk bahagian kecil φ3-20mm)
Pemprosesan Thread: Pencetakan mati/penyemperitan (gigi luaran), ketuk/pengilangan thread (gigi dalaman)
Kawalan kualiti
Item Pemeriksaan Penuh: Saiz Kepala, Thread Go/No-Go Gauge (Go/No-Go)
Item Pemeriksaan Pensampelan: Ujian semburan garam (semburan garam neutral 72h), kekerasan (HRB 70-90)
Penghantaran dokumen
Diperlukan: Pensijilan Bahan, Laporan Pemeriksaan Dimensi, Lembaran Proses Rawatan Permukaan
Pilihan: Lukisan 3D (Format Langkah), Fail PPAP (Industri Automotif)
Iv. Senario aplikasi biasa
Peranti Perubatan: Skru berongga untuk paip lencongan (penginapan elektrolitik diperlukan)
Peralatan Automasi: Bahagian heksagon yang tidak standard untuk pemasangan motor servo
Semikonduktor: kebersihan ultra tinggi 303 skru keluli tahan karat (rawatan degassing vakum)
V. Arahan Petikan
Kuantiti pesanan minimum: 50-100 keping (pengeluaran percubaan). Acuan boleh dibuka untuk lebih daripada 1,000 keping
Masa Penghantaran: 7-15 hari (diselaraskan bergantung kepada kerumitan)
Yuran acuan: Struktur gigi/struktur berbentuk khas yang tidak standard perlu dikira secara berasingan
Menyediakan sampel atau lukisan CAD boleh mempercepatkan proses petikan. Untuk bahagian yang kompleks, disyorkan untuk menandatangani perjanjian teknikal untuk menjelaskan kriteria penerimaan.
Melalui analisis berlapis di atas, intipati fungsional dan sempadan reka bentuk bahagian-bahagian yang tidak standard itu dapat dengan cepat ditangkap, yang mudah untuk pemilihan kejuruteraan atau komunikasi penyesuaian.
