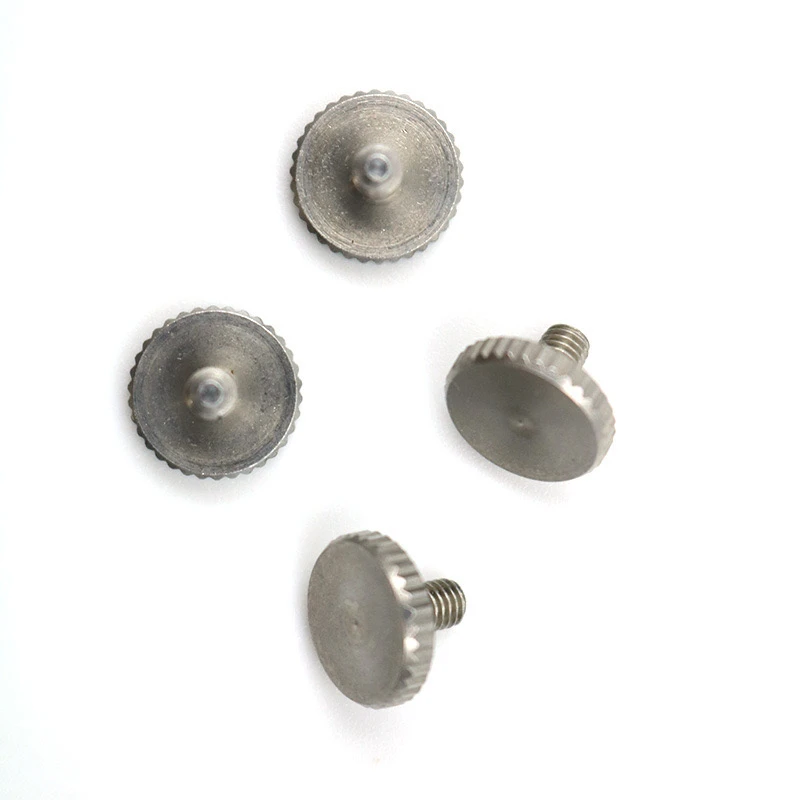

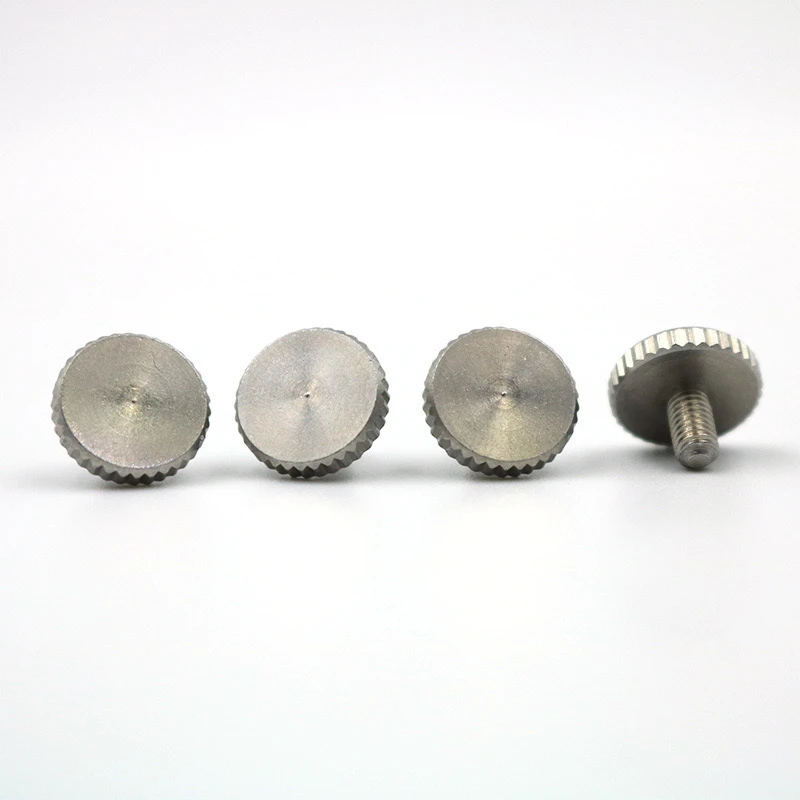

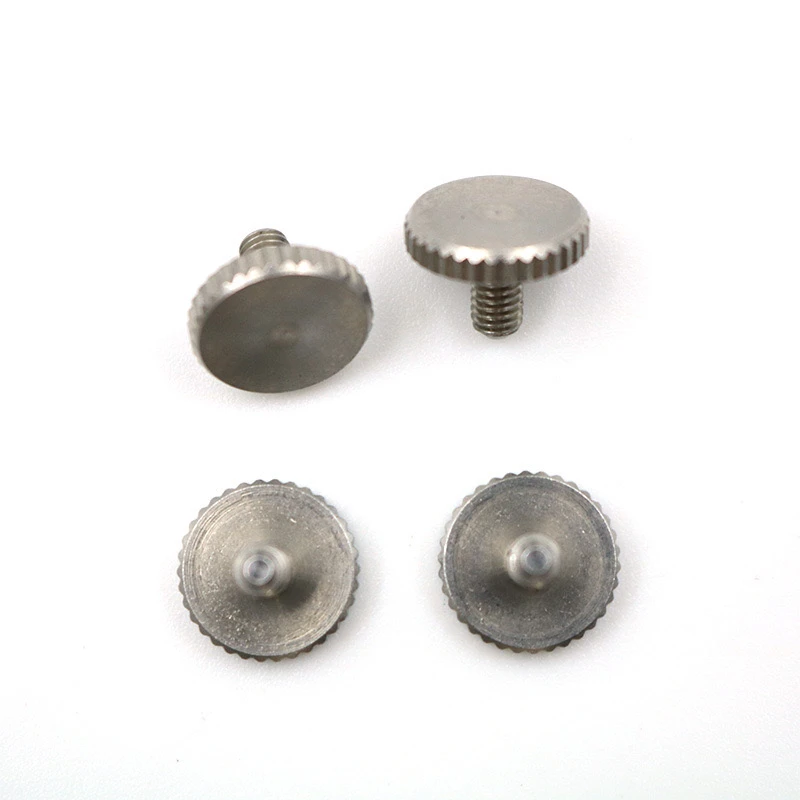

303 keluli tahan karat american thread american automatik lurus skru tangan knurled lurusadalah jenis pengikat manual tertentu . Berikut adalah penyelesaian teknikal terperinci untuk penyesuaiannya, yang mengambil kira kedua -dua profesionalisme dan praktikal .
1. Spesifikasi Parameter Teras
Standard Bahan: 303 keluli tahan karat, kekuatan tegangan lebih besar daripada atau sama dengan 500mpa, kekerasan HRB 70-90.
Rawatan Permukaan: Passivation warna semula jadi lalai, penggilap elektrolitik pilihan atau penyaduran nikel, sila nyatakan .
Spesifikasi Thread
American Unified Thread (siri PBB): seperti #4-40, #6-32, #8-32, dan lain -lain . (Kod UNF/UNC khusus diperlukan)
Gred Toleransi: 2b (lalai) atau 3b (apabila ketepatan tinggi diperlukan)
Panjang benang: benang penuh atau segmen
Keperluan Knurling
Jenis: Knurling lurus (selari dengan paksi)
Standard: DIN 82 atau ANSI B94.6
Modul: 0.5mm/0.8mm/1.0mm
Lebar berkesan: lebih besar daripada atau sama dengan 1.2 kali diameter kepala skru
Reka bentuk kepala
Jenis Kepala: Kepala kepala/kepala rata/kepala silinder (dengan rajah)
Jenis slot: slot/slot slot/lubang heksagon
Nisbah diameter kepala dan ketinggian: Menurut pelarasan ASME B 18.6.3
II . Titik utama teknologi pemprosesan
Pemprosesan Lathe Automatik
Peralatan: Lathe automatik jenis Switzerland (ketepatan ± 0.01mm)
Alat:
Thread: Penyemperitan Karbida Ketik (OSG EXOTAP Disyorkan)
Knurling: Alat Knurling Rasa Double (HSS untuk benang kasar, keluli tungsten untuk benang halus)
Parameter pemotongan
Kelajuan: 1500-2500 rpm
Kadar suapan: 0.05mm/rev
Kawalan Proses Knurling
Kaedah Pra-Menekan: Pertama, putar diameter luar kawasan knurling ke saiz perbezaan tengah
Tekanan: 300-500 n (Elakkan pengumpulan bahan)
Penyejukan: Cecair pemotongan sintetik sepenuhnya (kepekatan 8%-10%)
Keperluan Deburring: Chamfer 45 darjah perlu ditambah di outlet benang, dan kelebihan knurling digilap oleh penggilap magnet untuk menghilangkan tepi tajam .
3. Piawaian kawalan kualiti
Saiz: Pergi/tidak pergi tolok untuk mengesan benang, pengukuran tiga dimensi dimensi utama
Knurling: Pemeriksaan visual keseragaman tekstur, projektor untuk mengesahkan padang
Bahan: Spektrometer untuk mengesahkan kandungan S (untuk memastikan kebolehkerjaan)
Kawalan Kadar Kekurangan: Batch AQL 1 . 0, tanda pisau sedikit dibenarkan di kawasan knurling.
4. pembungkusan dan penghantaran
Pembungkusan Dalam: PVC Lepuh + Kertas Anti
Pembungkusan Luar: Karton (1000pcs setiap kotak, berat kasar kurang daripada atau sama dengan 15kg)
Menandakan: Nombor Batch Menanda Laser + Penanda Bahan
Kitaran Penghantaran: 15-20 hari (3 hari untuk sampel, dengan laporan ujian)
5. penyelesaian kepada masalah biasa
Rusuhan Thread → Semak Tap Pakai, Gantikan setiap 5000 kali, atau gunakan Groove Spiral Ketuk bukannya .
Burrs knurling besar → Laraskan margin pra-knurling ke 0.8-1.2 kali modulus .
Calar permukaan → Gunakan grippers nilon atau tambahkan trek trek penghantar .
Fail lukisan 2D yang lengkap atau 3D diperlukan, dan dimensi utama mesti ditandakan secara berasingan . keperluan khas memerlukan kos perkakas tambahan .
Melalui kawalan reka bentuk dan proses yang diterangkan di atas, dapat dilihat bahawa skru menyerang keseimbangan antara fungsi, kecekapan pengeluaran, dan kebolehpercayaan, dan sesuai untuk keperluan penggunaan intensiti sederhana dan tinggi .
